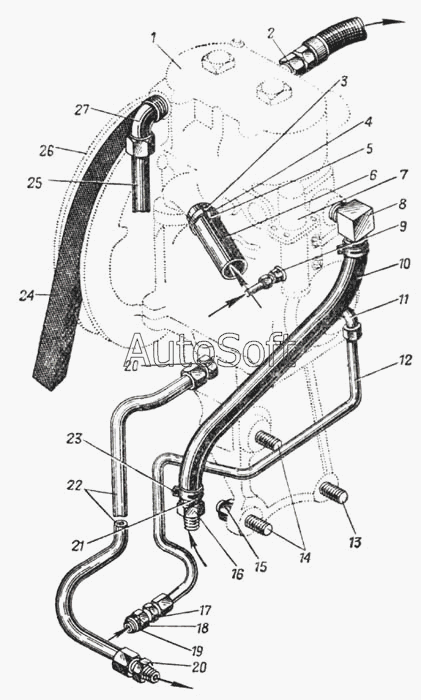

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Установка компрессора и регулятора давления (Рис. 99)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509250 | 1***0 | Ремень привода компрессора | |
| 251084-П8 | 2***8 | Гайка М5 | |
| 421152-П | 4***П | Штуцер трубки | |
| 1 | 3***2 | Компрессор пневматической системы автомобиля в сборе | |
| 2 | 4***8 | Штуцер шланга отвода воздуха от компрессора | |
| 3 | 3***9 | Пряжка хомута | |
| 4 | 3***9 | Хомут | |
| 5 | 3***9 | Шплинт 6,4х22 | |
| 6 | 3***6 | Шланг подвода воздуха к компрессору | |
| 7 | 1***2 | Регулятор давления в сборе | |
| 8 | 1***9 | Угольник шланга отвода воды (на компрессоре) | |
| 9 | 4***8 | Штуцер регулятора давления | |
| 10 | 1***3 | Шланг подвода воды к компрессору | |
| 11 | 3***П | Угольник трубки | |
| 12 | 1***0 | Трубка подвода масла к компрессору в сборе | |
| 13 | 3***8 | Шпилька М12-М12х1,25х120 крепления компрессора | |
| 14 | 3***8 | Шпилька М12х1,25х35 | |
| 15 | 2***8 | Гайка М12х1,25 | |
| 16 | 1***6 | Штуцер шланга подвода воды | |
| 17 | 3***8 | Переходник трубки | |
| 18 | 3***8 | Штуцер трубки | |
| 19 | 3***П | Шайба 14,5 | |
| 20 | 4***П | Штуцер трубки | |
| 21 | 2***8 | Хомут крепления шланга | |
| 22 | 1***0 | Трубка отвода масла от компрессора в сборе | |
| 23 | 2***8 | Винт хомута | |
| 24 | 3***0 | Ремень приводной | |
| 25 | 3***0 | Трубка отвода воды от компрессора в сборе | |
| 26 | 1***8 | Шкив компрессора в сборе | |
| 27 | 4***П | Угольник трубки (на компрессоре) |
