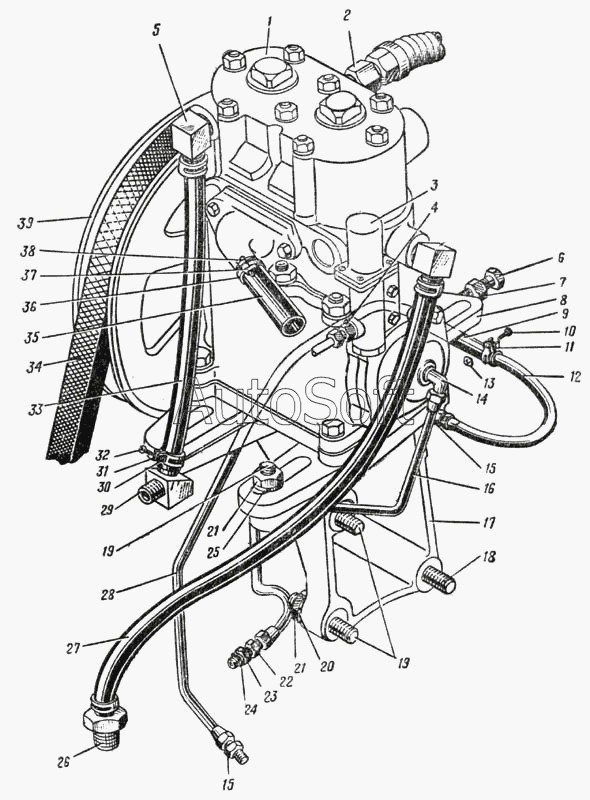

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Установка компрессора с регулировкой натяжения ремня перемещением компрессора (Рис. 100)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***Б | Компрессор в сборе | |
| 2 | 4***8 | Штуцер шланга отвода воздуха от компрессора | |
| 3 | 1***2 | Регулятор давления в сборе | |
| 4 | 4***8 | Штуцер регулятора давления | |
| 5 | 1***9 | Угольник шланга отвода воды (на компрессоре) | |
| 6 | 3***8 | Болт регулировочный | |
| 7 | 2***8 | Гайка М10 | |
| 8 | 1***8 | Крышка картера компрессора нижняя с ушком в сборе | |
| 9 | 3***9 | Шланг трубок соединительный | |
| 10 | 2***8 | Винт хомута | |
| 11 | 2***8 | Хомут шланга | |
| 12 | 3***6 | Трубка отвода масла от компрессора первая в сборе | |
| 13 | 2***8 | Гайка М5 | |
| 14 | 3***П | Угольник трубки | |
| 15 | 4***8 | Штуцер шланга отвода воздуха от компрессора | |
| 16 | 1***0 | Трубка подвода масла к компрессору в сборе | |
| 17 | 1***5 | Коронштейн крепления компрессора | |
| 18 | 3***8 | Шпилька М12х1,25х35 | |
| 19 | 3***8 | Шпилька М12х1,25х35 | |
| 19 | 3***8 | Шпилька М12х1,25х35 | |
| 20 | 2***8 | Шайба пружинная крепления кронштейна | |
| 21 | 2***8 | Гайка М12х1,25 | |
| 22 | 3***8 | Переходник трубки | |
| 23 | 3***8 | Штуцер трубки | |
| 24 | 3***П | Шайба 14,5 | |
| 25 | 2***2 | Шайба крепления компрессора | |
| 26 | 1***6 | Штуцер шланга подвода воды | |
| 27 | 1***Б | Шланг подвода воды к компрессору | |
| 28 | 3***8 | Трубка отвода масла от компрессора вторая в сборе | |
| 29 | 1***3 | Угольник шлангов подвода воды (на компрессоре) и отвода воды | |
| 30 | 2***8 | Гайка М5 | |
| 31 | 2***8 | Хомут крепления шланга | |
| 32 | 2***8 | Винт хомута | |
| 33 | 1***Б | Шланг отвода воды от компрессора | |
| 34 | 3***0 | Ремень приводной | |
| 35 | 3***6 | Шланг подвода воздуха к компрессору | |
| 36 | 3***С | Хомут крепления шланга | |
| 37 | 3***С | Пряжка хомута | |
| 38 | 3***С | Шплинт | |
| 39 | 1***0 | Шкив компрессора |
