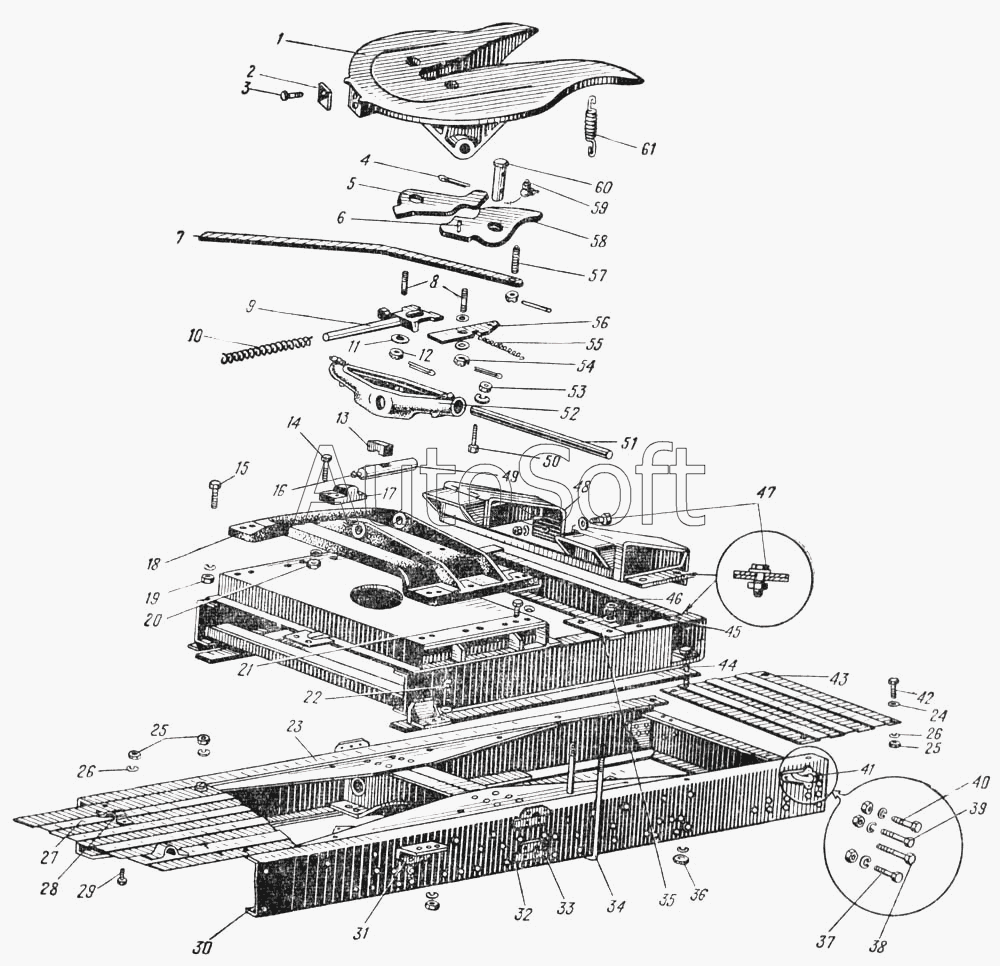

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Седельное устройство и рама автомобиля Урал-375С (Рис. 59)
33
42
41
40
39
38
37
36
35
34
43
32
31
30
29
28
27
26
26
25
25
24
52
61
60
59
58
57
56
55
54
53
23
51
50
49
48
47
46
45
44
4
3
2
1
5
13
22
21
20
19
18
17
16
15
14
12
11
10
9
8
8
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200В-2702010-А2 | 2***2 | Седельное устройство в сборе | |
| 250560-П29 | 2***9 | Гайка М16х1,5-6Н | |
| 250561-П29 | 2***9 | Гайка М16х1,5-6Н | |
| 250959-П29 | 2***9 | Гайка М12 | |
| 252007-П | 2***П | Шайба 12,5 | |
| 252017-П29 | 2***9 | Шайба 16 | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 252138-П2 | 2***2 | Шайба 14 пружинная | |
| 252138-П9 | 2***9 | Шайба пружинная 14 | |
| 252139-П9 | 2***9 | Шайба 16 пружинная | |
| 252139-П9 | 2***9 | Шайба 16 пружинная | |
| 252139-П9 | 2***9 | Шайба 16 пружинная | |
| 256908-П | 2***П | Заклепка 14х50 | |
| 258041-П | 2***П | Шплинт 3х30 | |
| 264040-П29 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 1 | 2***2 | Седло в сборе | |
| 2 | 5***0 | Планка предохранительная | |
| 3 | 3***9 | Болт предохранительный | |
| 4 | 2***П | Шплинт 6х60 | |
| 5 | 2***6 | Захват седельного устройства правый | |
| 6 | 5***4 | Штифт левого захвата | |
| 7 | 2***7 | Рукоятка замка захватов | |
| 8 | 5***1 | Шпилька | |
| 8 | 5***1 | Шпилька | |
| 9 | 2***8 | Кулак запорный в сборе | |
| 10 | 2***3 | Пружина запорного кулака | |
| 11 | 5***6 | Шайба запорного кулака | |
| 12 | 2***9 | Гайка М12 | |
| 13 | 2***6 | Сухарь оси балансира | |
| 14 | 2***9 | Болт М12х50 | |
| 15 | 2***9 | Болт М16х60 | |
| 16 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 17 | 2***А | Буфер балансира | |
| 18 | 2***2 | Плита седельного устройства нижняя в сборе | |
| 19 | 2***9 | Гайка М16х1,5-6Н | |
| 20 | 2***9 | Гайка М12-6Н | |
| 21 | 2***9 | Болт М16-6gх70 | |
| 22 | 2***9 | Болт М14-6gх55 | |
| 23 | 3***Б | Лонжерон правый | |
| 24 | 2***9 | Шайба 10 | |
| 25 | 2***9 | Гайка М10 | |
| 26 | 2***9 | Шайба пружинная 10 | |
| 27 | 3***4 | Площадка передняя в сборе | |
| 28 | 3***9 | Хомут крепления выпускной съемной трубы | |
| 29 | 2***9 | Болт М10-6gх28 | |
| 30 | 3***Б | Лонжерон левый | |
| 31 | 3***5 | Кронштейн крепления надрамника нижний в сборе | |
| 32 | 2***9 | Болт М10-6gх25 | |
| 33 | 3***4 | Кронштейн переходный | |
| 34 | 3***4 | Стремянка крепления надрамника | |
| 35 | 3***6 | Накладка стремянки | |
| 36 | 2***9 | Гайка М14-6Н | |
| 37 | 3***9 | Болт М16х55 | |
| 38 | 3***9 | Болт М16х1,5х50 | |
| 39 | 2***9 | Болт М16х38 | |
| 40 | 2***9 | Болт М16-6gх35 | |
| 41 | 3***1 | Крюк буксирный задний левый | |
| 42 | 2***9 | Болт М10-6gх25 | |
| 43 | 3***8 | Площадка задняя в сборе | |
| 44 | 2***9 | Болт М14х70 | |
| 45 | 2***9 | Гайка М16х1,5-6Н | |
| 46 | 3***А | Надрамник с подставой и салазками в сборе | |
| 47 | 2***9 | Болт М14-6gх32 | |
| 48 | 3***0 | Салазки седельного устройства в сборе | |
| 49 | 2***2 | Ось балансира | |
| 50 | 3***9 | Болт М14х92 стопорный | |
| 51 | 2***А | Ось седла | |
| 52 | 2***2 | Балансир седла | |
| 53 | 2***9 | Гайка М14х1,5-6Н | |
| 54 | 2***9 | Гайка М12 | |
| 55 | 2***6 | Пружина защелки | |
| 56 | 5***8 | Защелка запорного кулака | |
| 57 | 3***9 | Шпилька М12-М12х25 крепления рукоятки | |
| 58 | 2***5 | Захват седельного устройства левый в сборе | |
| 59 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 60 | 5***5 | Палец захвата | |
| 61 | 5***4 | Пружина оттяжная |
