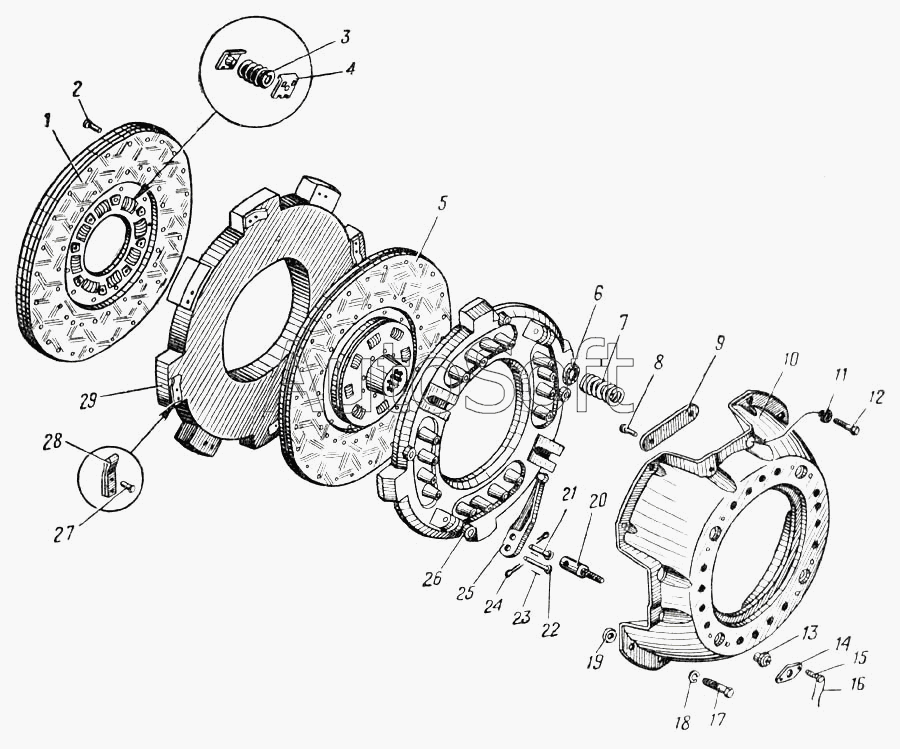

Каталог запасных частей к технике: УралАЗ УРАЛ-375. Сцепление (Рис. 38)
22
14
15
16
17
18
19
20
21
13
23
24
25
26
27
28
29
5
1
2
3
4
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1601122 | 1***2 | Кожух сцепления в сборе | |
| 130-1601131 | 1***1 | Диск сцепления ведомый с кольцом демпфера в сборе | |
| 375-1600001 | 3***1 | Сцепление в сборе | |
| 375-1601010 | 3***0 | Картер сцепления в сборе | |
| 375-1601090 | 3***0 | Диск сцепления нажимной с кожухом в сборе | |
| 1 | 1***8 | Накладка фрикционная ведомого диска | |
| 2 | 3***П | Заклепка 4х6 | |
| 3 | 1***0 | Пружина демпфера сцепления | |
| 4 | 1***1 | Пластина опорная пружины | |
| 5 | 3***0 | Диск сцепления ведомый в сборе | |
| 6 | 1***8 | Шайба изолирующая нажимной пружины | |
| 7 | 1***5 | Пружина нажимная | |
| 8 | 2***П | Заклепка 7х16 | |
| 9 | 1***5 | Пластина крепления нажимного диска | |
| 10 | 1***5 | Кожух сцепления | |
| 11 | 1***6 | Втулка пластины | |
| 12 | 3***8 | Болт М8х22 | |
| 13 | 1***8 | Гайка регулировочная вилки рычага | |
| 14 | 1***3 | Пластина опорная регулировочной гайки | |
| 15 | 3***П | Болт М8х12 | |
| 16 | 2***П | Шплинт-проволока 1,2х175 | |
| 17 | 3***П | Болт М10х33 крепления кожуха сцепления | |
| 18 | 2***9 | Шайба пружинная 10 | |
| 19 | 3***А | Шайба | |
| 20 | 3***П | Вилка рычага нажимного диска М10х1 | |
| 21 | 1***2 | Палец вилки рычага | |
| 22 | 1***5 | Палец рычага нажимного диска | |
| 23 | 3***П | Ролик игольчатый рычага нажимного диска 1,6х12 | |
| 24 | 2***П | Шплинт 3х16 | |
| 25 | 1***5 | Рычаг нажимного диска | |
| 26 | 3***2 | Диск сцепления нажимной | |
| 27 | 3***П | Заклепка 6х25 | |
| 28 | 3***Б | Пружина отжимная среднего ведущего диска | |
| 29 | 3***1 | Диск сцепления ведущий средний в сборе |
