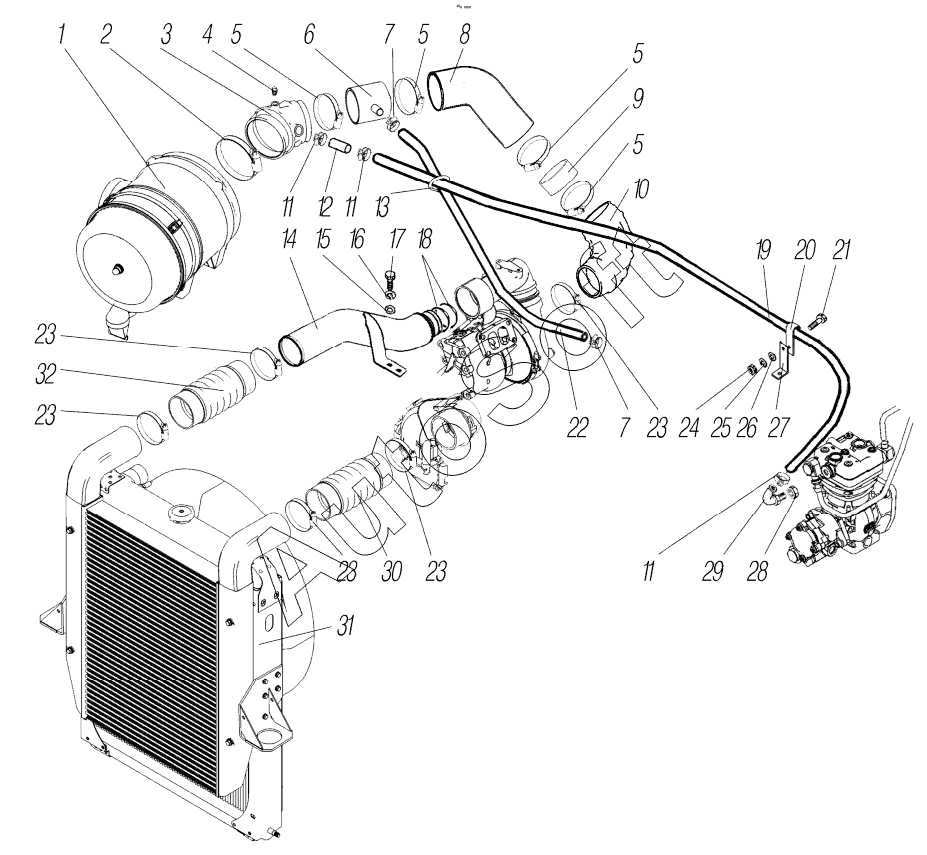

Каталог запасных частей к технике: УралАЗ 4320-0006982-74 (NEXT) (2017). Система питания двигателя воздухом;Engine Air Supply System
25
17
18
19
20
21
22
23
23
23
23
23
24
16
26
27
28
29
30
31
32
1
15
14
13
12
11
11
11
10
9
8
7
7
6
5
5
5
5
4
3
2
Р.387632.001
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р.387632.001 | Р***1 | Фильтрующий элемент | |
| 1 | Р***1 | Фильтр воздушный | |
| 2 | 0***5 | Хомут | |
| 3 | 4***2 | Шланг | |
| 4 | 0***0 | Хомут | |
| 5 | 1***0 | Датчик засоренности воздушного фильтра | |
| 6 | 4***0 | Воздуховод | |
| 7 | 0***2 | Хомут червячный (20-32) | |
| 8 | 3***2 | Шланг | |
| 9 | 4***4 | Труба | |
| 10 | 4***0 | Шланг | |
| 11 | 0***3 | Хомут червячный (32-50) | |
| 12 | 4***7 | Трубка | |
| 13 | 8***2 | Хомут | |
| 14 | 4***0 | Воздуховод к охладителю наддувочного воздуха | |
| 15 | 2***9 | Шайба 8,5 | |
| 16 | 2***2 | Шайба 8 пружинная | |
| 17 | 2***9 | Болт М8-6gх18 | |
| 18 | 5***8 | Кольцо 067-075-46-2-5 | |
| 19 | 5***7 | Рукав | |
| 20 | 3***7 | Хомут | |
| 21 | 2***9 | Болт М6 | |
| 22 | 6***2 | Рукав-деталь 20-28-510-0,3(3) | |
| 23 | 0***1 | Хомут 87-112 | |
| 24 | 2***9 | Гайка М6-6Н | |
| 25 | 2***2 | Шайба 6 пружинная | |
| 26 | 2***9 | Шайба 6 | |
| 27 | 4***7 | Кронштейн | |
| 28 | 4***6 | Гайка | |
| 29 | 4***0 | Угольник | |
| 30 | 4***5 | Шланг соединительный с кольцами | |
| 31 | 4***2 | Блок радиаторов с кожухом и козырьками | |
| 32 | 4***0 | Шланг соединительный с кольцами |
