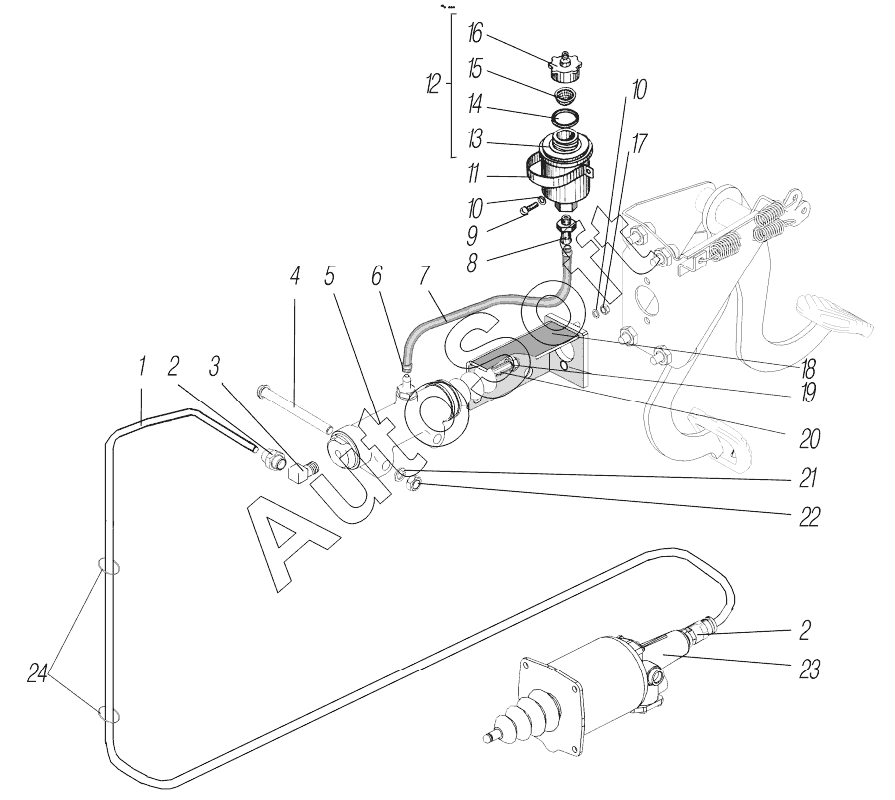

Каталог запасных частей к технике: УралАЗ 4320-0006982-74 (NEXT) (2017). Установка деталей привода сцепления на кабине;Clutch Drive Parts Installation on the Cab
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Трубка гидропривода выключения сцепления | |
| 2 | 8***1 | Фитинг гидравлический | |
| 3 | 3***9 | Штуцер К1/8"-М14х1,5 | |
| 4 | 4***2 | Болт центровой | |
| 5 | 6***3 | Цилиндр гидравлический | |
| 6 | 0***0 | Хомут червячный (12-22) | |
| 7 | 6***0 | Рукав 8х15-098 L=290 | |
| 8 | 3***5 | Штуцер | |
| 9 | Е***6 | Болт СП М6х12 | |
| 10 | 2***2 | Шайба 6 пружинная | |
| 11 | 4***2 | Стяжка | |
| 12 | 3***2 | Бачок в сборе | |
| 13 | 3***0 | Бачок | |
| 14 | 3***4 | Кольцо уплотнительное | |
| 15 | 3***0 | Сетка бачка в сборе | |
| 16 | 3***1 | Пробка бачка | |
| 17 | 2***9 | Гайка М6-6Н | |
| 18 | 4***0 | Кронштейн гидравлического цилиндра | |
| 19 | 2***9 | Гайка М10х1-6Н | |
| 20 | 4***8 | Толкатель | |
| 21 | 2***2 | Шайба пружинная 12 | |
| 22 | 2***9 | Гайка М12х1,25-6Н | |
| 23 | 9***0 | Пневмогидравлический усилитель | |
| 24 | 2***4 | Хомут кабельный |
