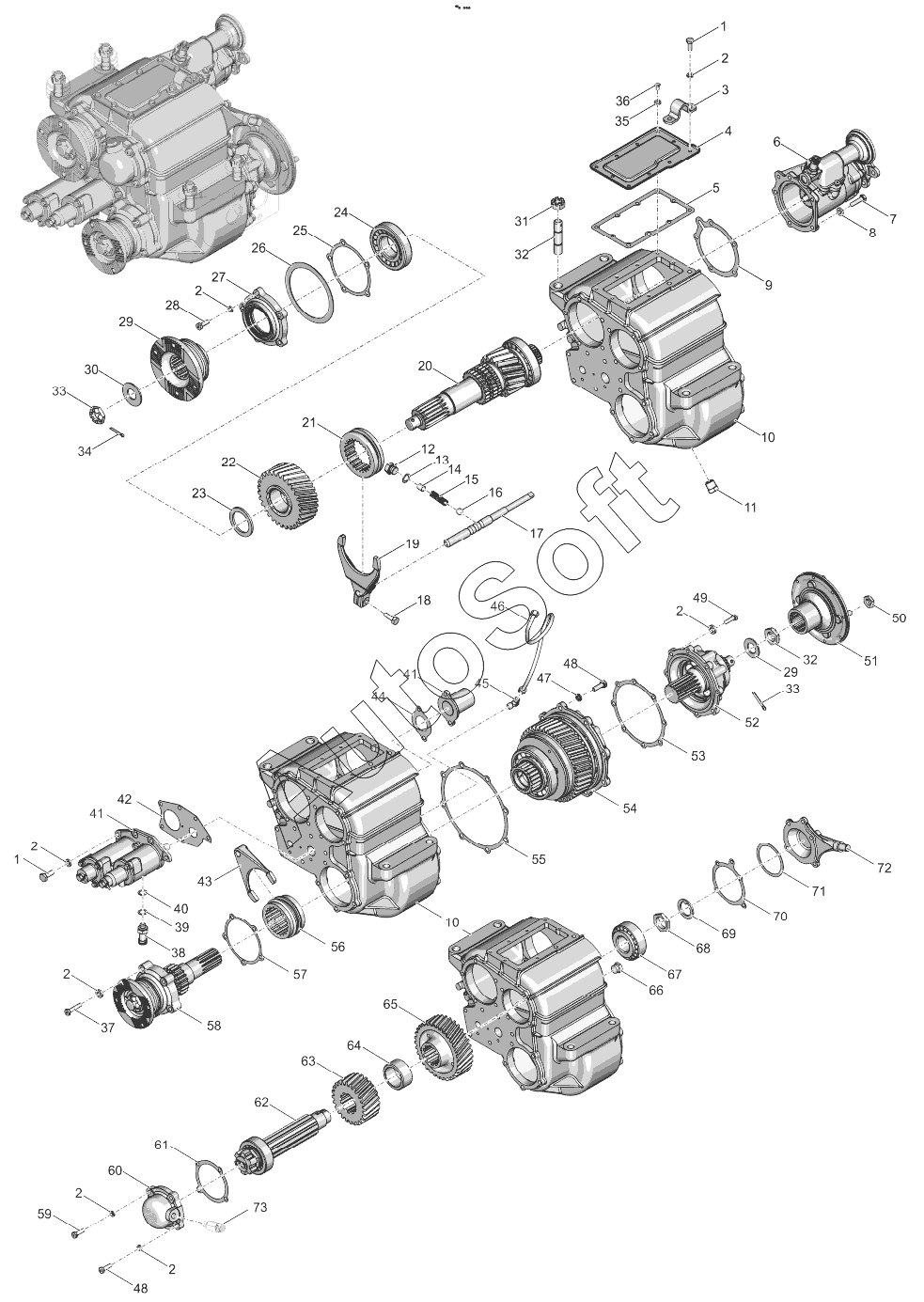

Каталог запасных частей к технике: УралАЗ 4320-0006982-74 (NEXT) (2017). Раздаточная коробка;Transfer Case
1
1
2
2
2
2
2
2
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
23
24
25
26
26
26
26
26
26
26
26
27
27
27
28
29
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
41
41
41
41
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
71
71
71
71
71
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Болт М10х6g | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 3***3 | Скоба подъема раздаточной (дополнительной) коробки | |
| 4 | 3***Б | Крышка верхнего люка РК | |
| 5 | 3***1 | Прокладка уплотнительная крышки | |
| 6 | 5***6 | Отбор мощности дополнительный | |
| 6 | 5***0 | Отбор мощности дополнительный в сборе | |
| 7 | 3***9 | Болт М10х32 | |
| 8 | 2***9 | Шайба 10 | |
| 9 | 5***9 | Прокладка крышки заднего подшипника | |
| 10 | 4***1 | Картер раздаточной коробки | |
| 11 | 3***5 | Пробка магнитная | |
| 12 | 3***9 | Пробка М14х1,5 | |
| 13 | 3***2 | Прокладка уплотнительная | |
| 14 | 3***7 | Штифт | |
| 15 | 3***5 | Пружина штоков | |
| 16 | Б***0 | Шарик | |
| 17 | 4***0 | Шток механизма переключения | |
| 18 | 3***0 | Болт М10х1х34 | |
| 19 | 4***0 | Вилка переключения передач | |
| 20 | 4***4 | Вал первичный раздаточной коробки | |
| 21 | 4***9 | Муфта переключения передач | |
| 22 | 4***4 | Шестерня высшей передачи первичного вала раздаточной коробки | |
| 23 | 3***Б | Шайба опорная шестерен | |
| 23 | 4***6 | Шестерня высшей передачи | |
| 24 | 4***7 | Втулка шестерен | |
| 24 | 7***А | Подшипник роликовый | |
| 25 | 3***9 | Прокладка уплотнительная | |
| 26 | 4***2 | Пластина регулировочная | |
| 26 | 4***0 | Пластина регулировочная | |
| 26 | 4***0 | Пластина регулировочная | |
| 26 | 4***0 | Пластина регулировочная | |
| 26 | 4***0 | Пластина регулировочная | |
| 26 | 4***0 | Пластина регулировочная | |
| 26 | 4***0 | Пластина регулировочная | |
| 26 | 4***К | Комплект пластин регулировочных первичного вала | |
| 27 | 2***4 | Манжета | |
| 27 | 4***6 | Крышка передняя подшипника первичного вала с манжетами | |
| 27 | 4***0 | Крышка передняя подшипника | |
| 28 | 3***9 | Болт М10-6gх30 | |
| 29 | 4***9 | Фланец передний | |
| 30 | 3***9 | Шайба | |
| 31 | 3***9 | Гайка М22х1,5 | |
| 32 | 3***3 | Шпилька М22х1,5 | |
| 33 | 3***9 | Гайка М30х1,5 | |
| 34 | 2***9 | Шплинт 6,3х45 | |
| 35 | 2***2 | Шайба 8 пружинная | |
| 36 | 2***9 | Болт М8-6gх14 | |
| 37 | 3***9 | Болт М10-6gх50 | |
| 38 | В***В | Выключатель света заднего хода | |
| 39 | 4***1 | Прокладка | |
| 40 | 4***3 | Прокладка уплотнительная | |
| 41 | 4***0 | Механизм переключения РК в сборе | |
| 41 | 4***1 | Механизм переключения раздаточной коробки | |
| 42 | 4***0 | Прокладка | |
| 43 | 4***0 | Вилка муфты блокировки дифференциала | |
| 44 | 4***5 | Прокладка уплотнительная | |
| 45 | 3***9 | Угольник М16х1,5 К3/8" | |
| 46 | 4***5 | Трубка насоса маслозаборная | |
| 47 | 2***2 | Шайба 12 пружинная | |
| 48 | 2***9 | Болт М12-6gх38 | |
| 49 | 3***9 | Болт М10-6gх35 | |
| 50 | 2***9 | Гайка М14х1,5-6Н | |
| 51 | 4***1 | Фланец задний в сборе | |
| 52 | 4***0 | Вал привода задних мостов | |
| 53 | 3***Б | Прокладка уплотнительная крышки подшипника | |
| 54 | 4***5 | Дифференциал раздаточной коробки | |
| 54 | 4***0 | Дифференциал раздаточной коробки | |
| 55 | 3***Б | Прокладка картера уплотнительная | |
| 56 | 3***Б | Муфта блокировки дифференциала | |
| 57 | 3***Б | Прокладка крышки подшипника уплотнительная | |
| 58 | 4***9 | Вал привода переднего моста раздаточной коробки | |
| 59 | 3***9 | Болт | |
| 60 | 4***0 | Крышка переднего подшипника промежуточного вала | |
| 61 | 3***В | Прокладка крышки уплотнительная | |
| 62 | 4***4 | Вал промежуточный в сборе | |
| 63 | 4***8 | Шестерня высшей передачи | |
| 64 | 4***1 | Втулка распорная | |
| 65 | 4***0 | Шестерня низшей передачи | |
| 66 | 3***8 | Пробка МК24 | |
| 67 | 6***А | Подшипник роликовый конический промежуточного вала раздаточной коробки | |
| 68 | 4***7 | Гайка подшипника | |
| 69 | 4***6 | Шайба упорная | |
| 70 | 3***8 | Прокладка уплотнительная | |
| 71 | 4***4 | Пластина регулировочная | |
| 71 | 4***0 | Пластина регулировочная | |
| 71 | 4***0 | Пластина регулировочная | |
| 71 | 4***0 | Пластина регулировочная | |
| 71 | 4***0 | Пластина регулировочная | |
| 71 | 4***0 | Пластина регулировочная | |
| 71 | 4***0 | Пластина регулировочная | |
| 71 | 4***К | Комплект пластин регулировочных промежуточного вала | |
| 72 | 4***1 | Крышка подшипника задняя | |
| 73 | П***1 | Датчик скорости |
