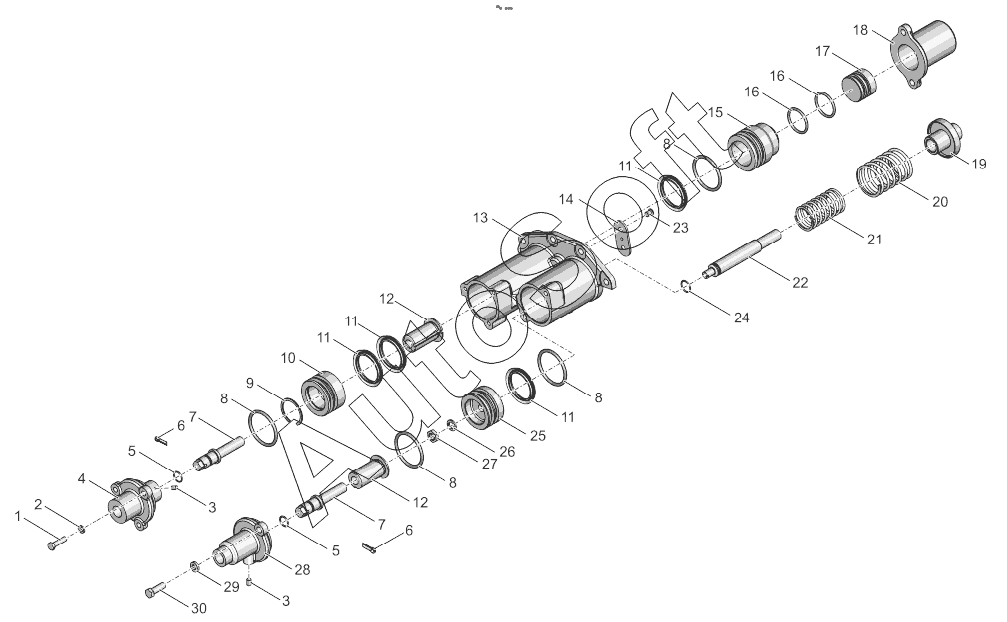

Каталог запасных частей к технике: УралАЗ 4320-0006982-74 (NEXT) (2017). Механизм переключения раздаточной коробки;Shift Mechanism of Transfer Case
16
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
12
11
11
11
11
10
9
8
8
8
8
7
7
6
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8-6gх30 | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 2***9 | Пробка КГ1/8" | |
| 4 | 5***8 | Крышка механизма переключения | |
| 5 | 0***2 | Кольцо | |
| 6 | 2***9 | Шплинт 5х35 | |
| 7 | 5***3 | Болт | |
| 8 | 0***2 | Кольцо | |
| 9 | 5***7 | Кольцо стопорное | |
| 10 | 4***2 | Поршень нейтрали | |
| 11 | 5***6 | Манжета | |
| 12 | 5***6 | Втулка | |
| 13 | 4***0 | Корпус механизма переключения | |
| 14 | 4***2 | Планка механизма переключения | |
| 15 | 4***0 | Поршень механизма переключения | |
| 16 | 0***2 | Кольцо | |
| 17 | 4***0 | Поршень высшей передачи и нейтрали | |
| 18 | 4***0 | Цилиндр механизма включения высшей передачи и нейтрали | |
| 19 | 4***0 | Упор поршня механизма блокировки | |
| 20 | 5***5 | Пружина наружная | |
| 21 | 5***0 | Пружина внутренняя | |
| 22 | 4***5 | Шток механизма блокировки | |
| 23 | 4***1 | Винт М8х12 | |
| 24 | 0***2 | Кольцо уплотнительное | |
| 25 | 4***2 | Поршень механизма переключения | |
| 26 | 2***2 | Шайба пружинная 12 | |
| 27 | 2***9 | Гайка М12х1,25-6Н | |
| 28 | 4***9 | Крышка механизма | |
| 29 | 2***2 | Шайба 10 пружинная | |
| 30 | 2***9 | Болт М10-6gх28 |
