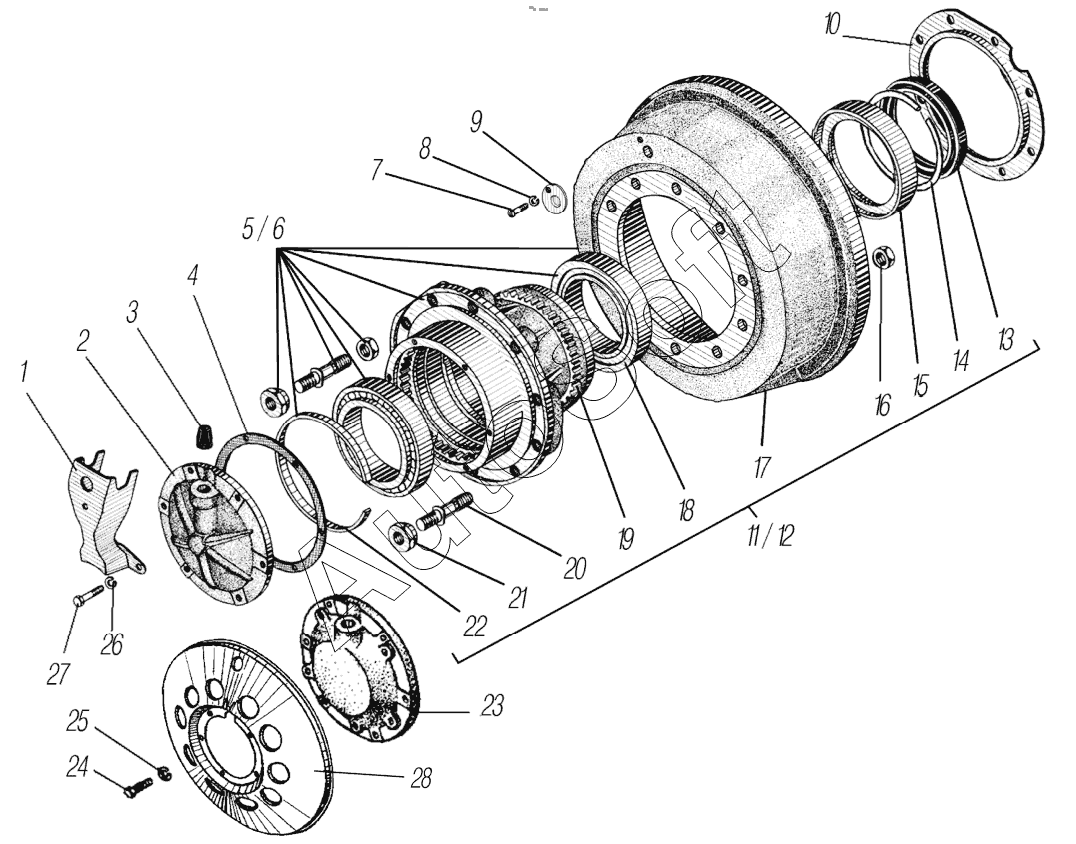

Каталог запасных частей к технике: УралАЗ 4320-0006982-74 (NEXT) (2017). Ступица колеса и тормозной барабан;Wheel Hub and Brake Drum
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Кожух защитный | |
| 2 | 3***4 | Крышка ступицы | |
| 3 | 3***1 | Уплотнитель крышки | |
| 4 | 3***Б | Прокладка крышки | |
| 5 | 5***0 | Ступица колеса | |
| 6 | 4***1 | Ступица колеса | |
| 7 | 2***9 | Винт М6-6gх12 | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 4***3 | Крышка барабана | |
| 10 | 4***2 | Отражатель | |
| 11 | 5***0 | Ступица колеса переднего и заднего моста в сборе | |
| 12 | 4***1 | Ступица колеса в сборе | |
| 13 | 4***3 | Манжета в сборе | |
| 14 | 4***0 | Кольцо | |
| 15 | 4***1 | Обойма | |
| 16 | 3***1 | Гайка М20х1,5-6Н | |
| 17 | 4***0 | Барабан тормоза | |
| 18 | 2***А | Подшипник роликовый конический | |
| 19 | 5***0 | Кольцо импульсное | |
| 20 | 4***9 | Шпилька | |
| 21 | 3***Б | Гайка наружная (правая резьба) | |
| 22 | 3***Б | Кольцо стопорное | |
| 23 | 4***4 | Крышка ступицы | |
| 24 | 2***9 | Болт М10-6gх16 | |
| 25 | 2***2 | Шайба 10 пружинная | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***9 | Болт М8-6gх25 | |
| 28 | 4***0 | Колпак колеса |
