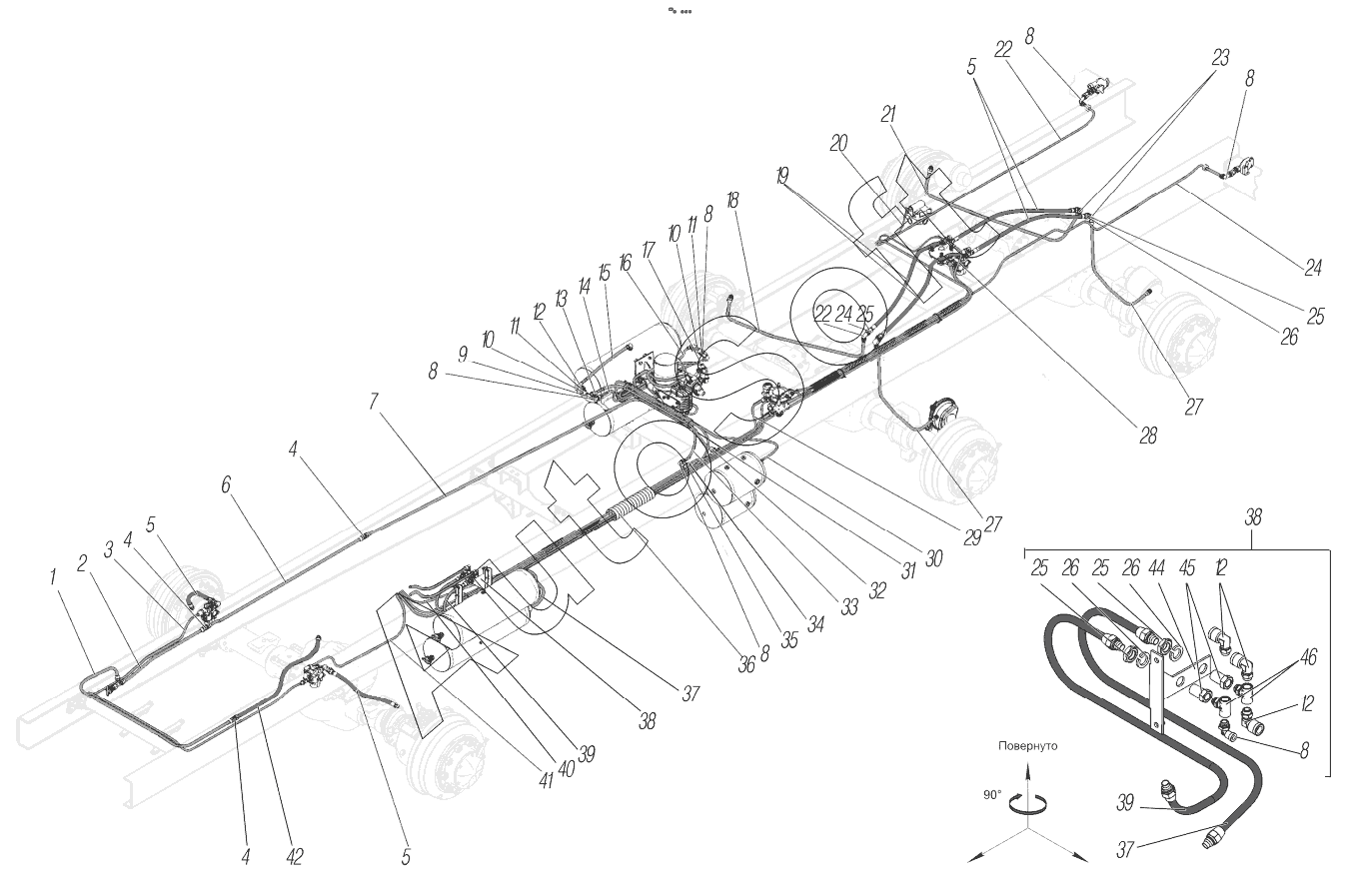

Каталог запасных частей к технике: УралАЗ 4320-0006982-74 (NEXT) (2017). Трубопроводы и шланги пневматического привода рабочих тормозов;Service Brakes Pneumatic Drive Pipelines and Hoses
1
2
3
4
4
4
5
5
5
6
7
8
8
8
8
8
8
9
10
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
25
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
4320ЯT-3506680
4320ЯT-3506678
4320N-3506670
4320N-3506672
4320LN-3506690
4320LN-3506692
4320LN-3506650
6363-3506107
6363-3506108
63645-2411313
63645-2411311
37
37
38
38
39
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4320LN-3506650 | 4***0 | Трубка от тормозного крана к клапану ускорительному | |
| 4320LN-3506690 | 4***0 | Трубка к клапану прицепа | |
| 4320LN-3506692 | 4***2 | Трубка к клапану прицепа | |
| 4320N-3506670 | 4***0 | Трубка от тормозного крана к тройнику | |
| 4320N-3506672 | 4***2 | Трубка от тормозного крана к тройнику | |
| 4320ЯT-3506678 | 4***8 | Трубка от баллона к тройнику | |
| 4320ЯT-3506680 | 4***0 | Трубка от тройника к клапану защитному | |
| 6363-3506107 | 6***7 | Лента спиральная | |
| 6363-3506108 | 6***8 | Лента спиральная | |
| 63645-2411311 | 6***1 | Лента защитная | |
| 63645-2411313 | 6***3 | Лента защитная | |
| 1 | 4***0 | Трубка | |
| 2 | 3***0 | Трубка от компрессора к влагомаслоотделителю | |
| 3 | 4***4 | Трубка от тормозного крана к модулятору | |
| 4 | 3***2 | Штуцер М20х1,5 | |
| 5 | 4***2 | Шланг тормозов | |
| 6 | 4***0 | Трубка от компрессора к регулятору давления вторая в сборе | |
| 7 | 4***2 | Трубка к маслоотделителю | |
| 8 | 9***5 | Фитинг угловой | |
| 9 | D***S | Тройник | |
| 10 | 3***9 | Гайка М22х1,5 | |
| 11 | 3***7 | Проходной штуцер | |
| 12 | D***S | Фитинг угловой | |
| 13 | 9***5 | Фитинг прямой | |
| 14 | 4***8 | Трубка от защитного клапана к тройнику | |
| 15 | 4***4 | Трубка от баллона | |
| 16 | 4***5 | Трубка к баллону прицепа | |
| 17 | 4***5 | Трубка к баллону прицепа | |
| 18 | 4***0 | Трубка к тормозной камере правой | |
| 19 | 4***7 | Шланг тормозов | |
| 20 | 4***8 | Трубка к ускорительному клапану стояночной тормозной системы | |
| 21 | 4***0 | Трубка к тормозной камере задней правой | |
| 22 | 4***2 | Трубка к красной головке | |
| 23 | 3***5 | Угольник | |
| 24 | 4***4 | Трубка к желтой головке | |
| 25 | 2***9 | Гайка М20х1,5-6Н | |
| 26 | 2***2 | Шайба 20Л | |
| 27 | 4***3 | Трубка к тормозной камере задней левой | |
| 28 | 4***0 | Трубка от тройника к ускорительному клапану | |
| 29 | 4***8 | Трубка от угольника к клапану прицепа | |
| 30 | 3***4 | Трубка к баллону адсорбера | |
| 31 | 4***2 | Трубка от баллона к тройнику третья | |
| 32 | 9***5 | Тройник | |
| 33 | 4***6 | Трубка к тройнику | |
| 34 | 9***5 | Фитинг прямой | |
| 35 | D***S | Тройник | |
| 36 | 4***0 | Пучок проводов | |
| 37 | 4***2 | Трубка от кронштейна к баллону | |
| 38 | 4***0 | Кронштейн в сборе | |
| 39 | 4***0 | Трубка от кронштейна к баллону | |
| 40 | 4***8 | Трубка к ускорительному клапану стояночной тормозной системы | |
| 41 | 4***2 | Трубка от тормозного крана к модулятору | |
| 42 | 3***0 | Шланг компрессора | |
| 43 | 4***7 | Кронштейн | |
| 44 | 3***0 | Штуцер | |
| 45 | D***S | Тройник горизонтальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
