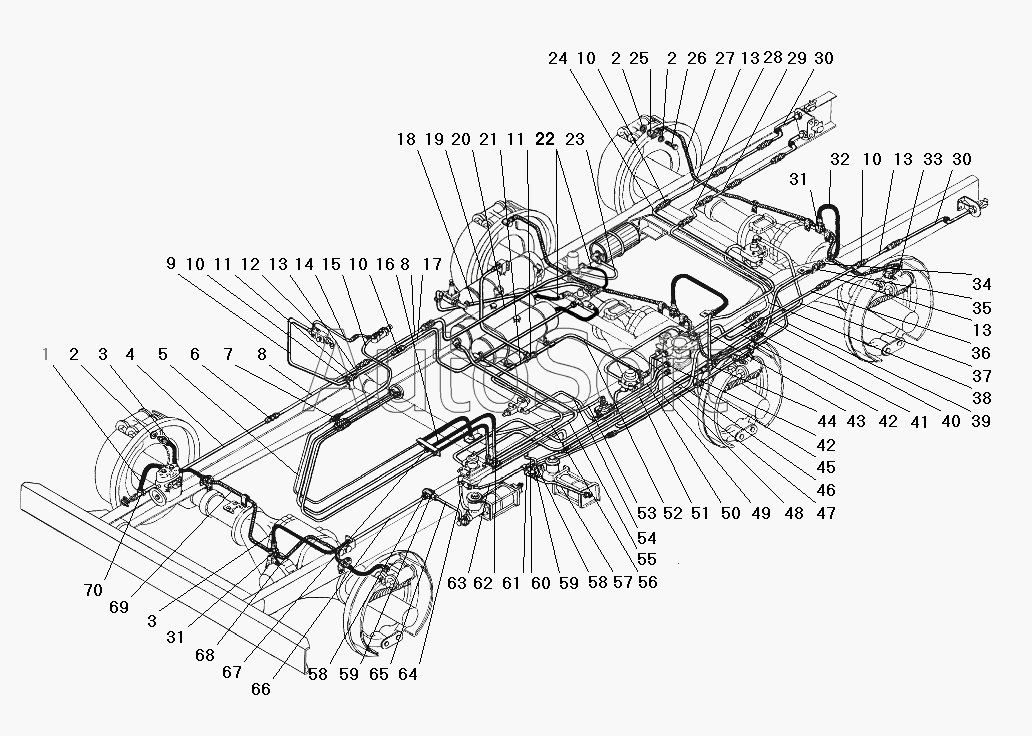

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Трубопроводы и шланги пневмогидравлического привода рабочих тормозов с комбинированным приводом
/173.gif)
1
2
2
2
3
3
4
5
6
7
8
8
9
10
10
10
10
11
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***П | Шланг компрессора | |
| 2 | 4***4 | Прокладка | |
| 3 | 4***5 | Шланг гибкий в сборе | |
| 4 | 4***1 | Трубка от компрессора к регулятору, третья в сборе | |
| 5 | 4***2 | Трубка к нижнему штуцеру манометра, первая в сборе | |
| 6 | 3***2 | Штуцер М20х1,5 | |
| 7 | 3***6 | Штуцер | |
| 8 | 4***0 | Трубка от компрессора к регулятору давления вторая в сборе | |
| 9 | 3***1 | Трубка от 3-го воздушного баллона, вторая в сборе | |
| 10 | 3***0 | Штуцер М16х1,5 | |
| 11 | 3***5 | Тройник М16х1,5 | |
| 12 | 3***2 | Трубка к крану | |
| 13 | 4***1 | Трубка к соединительной головке, вторая в сборе | |
| 14 | 3***0 | Трубка от крестовины к штуцеру | |
| 15 | 4***1 | Трубка к нижнему штуцеру манометра, вторая в сборе | |
| 16 | 5***7 | Шланг манометра | |
| 17 | 4***1 | Трубка от клапана к крестовине, первая в сборе | |
| 18 | 4***1 | Трубка от тройника к 3-му воздушному баллону в сборе | |
| 19 | 4***1 | Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе | |
| 20 | 4***2 | Трубка от компрессора к регулятору давления, вторая в сборе | |
| 21 | 4***1 | Трубка от крана к тройнику в сборе | |
| 22 | 4***1 | Шланг гибкий | |
| 23 | 5***4 | Трубка от дополнительного баллона к влагомаслоотделителю | |
| 24 | 4***1 | Трубка от тройника к головке | |
| 25 | 4***2 | Муфта соединительная | |
| 26 | 5***2 | Болт соединительный | |
| 27 | 3***2 | Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе | |
| 28 | 4***1 | Трубка к головке, вторая | |
| 29 | 5***2 | Трубка к крану | |
| 30 | 3***1 | Трубка к соединительной головке, третья в сборе | |
| 31 | 3***1 | Тройник трубопроводов к задним тормозам | |
| 32 | 3***1 | Шланг гибкий в сборе | |
| 33 | 3***2 | Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе | |
| 34 | 2***9 | Гайка М16х1,5-6Н | |
| 35 | 2***2 | Шайба 16Л | |
| 36 | 3***1 | Трубка к соединительной головке, вторая в сборе | |
| 37 | 4***1 | Трубка от тормозного крана к регулятору тормозных сил, вторая | |
| 38 | 4***1 | Трубка к клапану обрыва в сборе | |
| 39 | 4***1 | Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе | |
| 40 | 3***Б | Трубопровод от тройника к тормозам заднего моста второй в сборе | |
| 41 | 4***1 | Трубка от крана прицепа к головке | |
| 42 | 5***1 | Трубка к соединительной головке, первая в сборе | |
| 43 | 4***5 | Трубка от тройника к среднему мосту в сборе | |
| 44 | 4***9 | Тройник | |
| 45 | 3***6 | Штуцер переходной М12х1 | |
| 46 | 5***1 | Трубка от клапана прицепа к тройнику | |
| 47 | 5***1 | Трубка от компрессора третья | |
| 48 | 5***0 | Трубка от тройника к задним тормозам в сборе | |
| 49 | 4***1 | Трубка от тормозного крана к клапану прицепа, нижняя в сборе | |
| 50 | 4***1 | Трубка к клапану первая, в сборе | |
| 51 | 5***1 | Трубка от крана к клапану прицепа, верхняя в сборе | |
| 52 | 4***2 | Трубка от клапана прицепа к тройнику в сборе | |
| 53 | 4***1 | Трубка к манометру в сборе | |
| 54 | 4***0 | Трубка от крана к клапану в сборе | |
| 55 | 4***1 | Трубка от левого воздушного баллона к тормозному крану в сборе | |
| 56 | 4***2 | Трубка от правого воздушного баллона в сборе | |
| 57 | 4***1 | Трубка к пневмоусилителю, третья в сборе | |
| 58 | 2***9 | Гайка М18х1,5-6Н | |
| 59 | 3***0 | Угольник трубопроводов гидротормозов | |
| 60 | 4***4 | Трубка к 1-му главному тормозному цилиндру в сборе | |
| 61 | 4***1 | Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе | |
| 62 | 5***1 | Трубка к манометру в сборе | |
| 63 | 4***1 | Трубка от крана к регулятору тормозных сил, первая в сборе | |
| 64 | 4***1 | Трубка от тормозного крана ко второму пневмоусилителю в сборе | |
| 65 | 3***Б | Трубопровод ко второму главному тормозному цилиндру в сборе | |
| 66 | 5***2 | Трубка к передним тормозам в сборе | |
| 67 | 2***9 | Гайка М10х1-6Н | |
| 68 | 3***Б | Трубопровод от тройника к левому переднему тормозу в сборе | |
| 69 | 3***Б | Трубопровод от тройника к правому переднему тормозу в сборе | |
| 70 | 3***2 | Тройник М20х1,5 |
