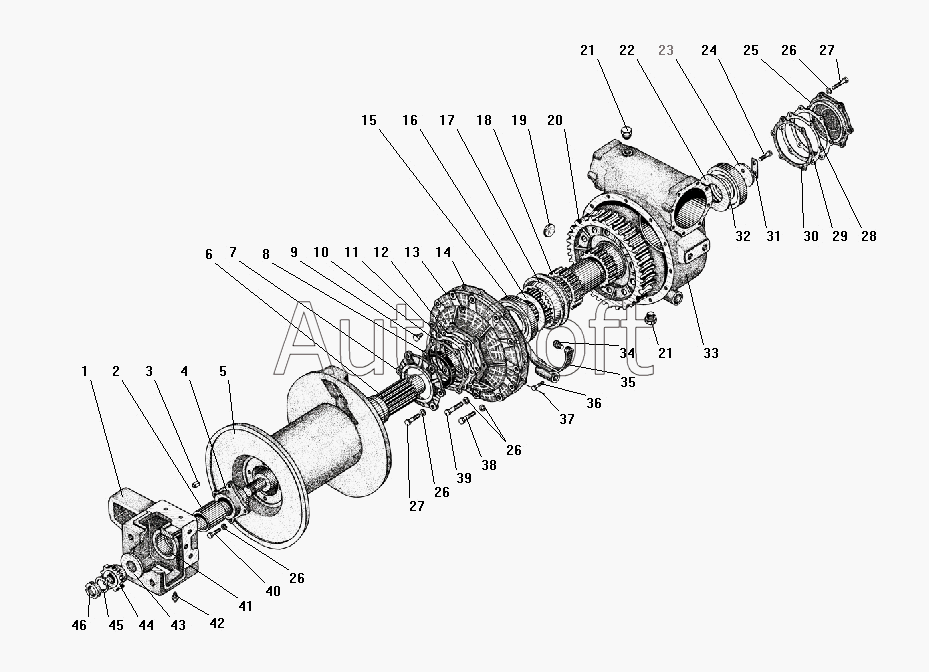

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Детали редуктора лебедки
/205.gif)
23
21
21
33
18
6
20
25
14
13
28
29
7
30
46
43
45
12
11
10
5
4
16
22
2
41
34
17
35
1
44
8
15
32
24
39
27
27
38
26
26
26
26
37
19
9
42
36
40
3
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Кронштейн со втулкой в сборе | |
| 2 | 3***9 | Втулка распорная | |
| 3 | 3***6 | Шпонка 10х8 призматическая | |
| 4 | 3***Б | Фланец опорный | |
| 5 | 3***Б | Барабан лебедки со ступицей в сборе | |
| 6 | 3***1 | Вал барабана лебедки | |
| 7 | 3***6 | Крышка подшипника левая | |
| 8 | 2***1 | Манжета 85х110-12 | |
| 9 | 2***9 | Пробка контрольная К1/4" | |
| 10 | 3***Б | Прокладка регулировочная, толщиной 0,1мм | |
| 11 | 3***8 | Прокладка регулировочная, толщиной 0,25мм | |
| 12 | 3***7 | Прокладка уплотнительная | |
| 13 | 3***Б | Крышка картера боковая | |
| 14 | 3***3 | Прокладка уплотнительная | |
| 15 | 7***А | Подшипник роликовый | |
| 16 | 3***3 | Шайба опорная | |
| 17 | 3***1 | Муфта скользящая | |
| 18 | 3***Б | Муфта неподвижная | |
| 19 | 2***3 | Заглушка 32 | |
| 20 | 3***1 | Колесо червячное в сборе | |
| 21 | 3***8 | Пробка МК24 | |
| 22 | 3***4 | Шайба упорная | |
| 23 | 3***6 | Шайба подшипника | |
| 24 | 2***9 | Болт М10-6gх22 | |
| 25 | 3***Б | Крышка подшипника правая | |
| 26 | 2***2 | Шайба 10 пружинная | |
| 27 | 2***9 | Болт М10-6gх28 | |
| 28 | 3***Б | Прокладка регулировочная, толщиной 0,25мм | |
| 29 | 3***В | Прокладка регулировочная | |
| 30 | 3***9 | Прокладка уплотнительная | |
| 31 | 3***7 | Пластина стопорная | |
| 32 | 7***А | Подшипник роликовый | |
| 33 | 3***Б | Картер редуктора лебедки | |
| 34 | 3***1 | Сухарь | |
| 35 | 3***4 | Вилка муфты | |
| 36 | 3***5 | Болт М10х1,5х20 | |
| 37 | 2***4 | Шплинт 0,8х150 | |
| 38 | 2***9 | Болт М10-6gх35 | |
| 39 | 3***9 | Болт М10х25 | |
| 40 | 3***9 | Болт М10х25 | |
| 41 | 3***0 | Втулка | |
| 42 | 2***9 | Масленка 1.3 | |
| 43 | 3***4 | Шайба упорная | |
| 44 | 3***2 | Звездочка ведущая | |
| 45 | 3***7 | Шайба стопорная | |
| 46 | 3***3 | Гайка М33х2 |
