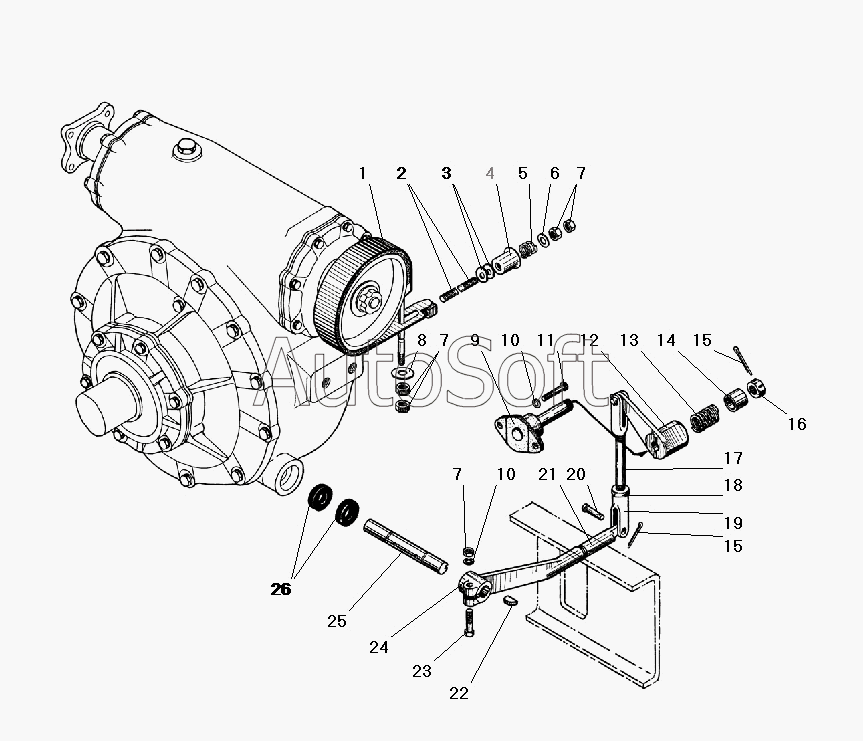

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Тормоз и управление лебедкой
/207.gif)
13
20
6
3
22
15
15
10
10
8
16
18
7
7
7
23
11
4
24
21
14
12
9
5
17
25
1
2
26
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***В | Лента тормоза в сборе | |
| 2 | 3***Д | Наконечник ленты тормоза натяжной | |
| 3 | 3***9 | Шайба 10 | |
| 4 | 3***3 | Муфта обжимная | |
| 5 | 3***8 | Пружина тормоза | |
| 6 | 3***9 | Шайба 10 | |
| 7 | 2***9 | Гайка М10 | |
| 8 | 2***9 | Шайба 12 | |
| 9 | 3***0 | Кронштейн с осью в сборе | |
| 10 | 2***2 | Шайба 10 пружинная | |
| 11 | 2***9 | Болт М10-6gх40 | |
| 12 | 3***Б | Рычаг управления лебедкой | |
| 13 | 3***7 | Пружина | |
| 14 | 3***5 | Втулка поджимная | |
| 15 | 2***9 | Шплинт 3,2х20 | |
| 16 | 2***9 | Гайка М14х1,5-6Н | |
| 17 | 3***8 | Тяга | |
| 18 | 2***9 | Гайка М12х1,25-6Н | |
| 19 | 3***5 | Вилка тяги | |
| 20 | 3***2 | Палец 10х28 | |
| 21 | 3***1 | Наконечник рычага | |
| 22 | 2***5 | Шпонка 5х8 сегментная | |
| 23 | 2***9 | Болт М10-6gх45 стяжной | |
| 24 | 3***В | Рычаг | |
| 25 | 3***Б | Шток вилки | |
| 26 | 4***7 | Манжета в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
