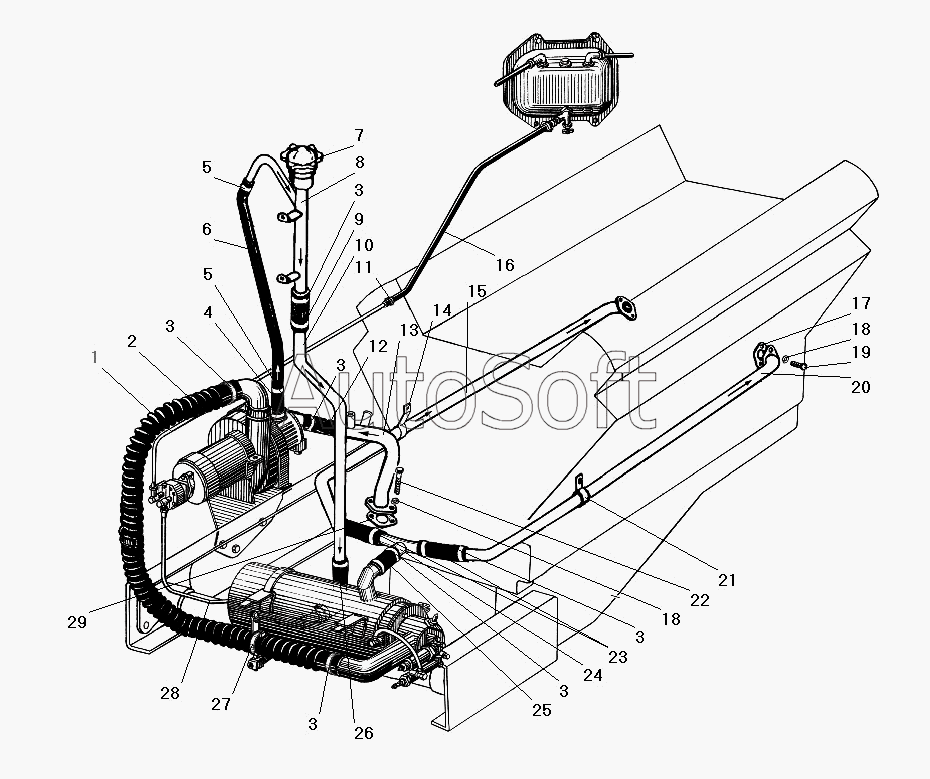

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Трубы и шланги системы предпускового подогрева (двигатель с насосом повышенной производительности)
/41.gif)
1
2
2
3
3
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Трубка топливная в сборе | |
| 2 | 4***0 | Шланг воздухопровода | |
| 3 | 0***3 | Хомут червячный (32-50) | |
| 4 | 4***1 | Переходник соединительной трубы | |
| 5 | 0***2 | Хомут червячный (20-32) | |
| 6 | 4***0 | Шланг перепускной со втулкой в сборе | |
| 7 | 4***2 | Пробка в сборе | |
| 8 | 4***0 | Труба наливная котла верхняя в сборе | |
| 9 | 3***0 | Шланг соединительный | |
| 10 | 4***5 | Труба наливная нижняя | |
| 11 | 0***0 | Хомут червячный (12-22) | |
| 12 | 4***7 | Шланг соединительный | |
| 13 | 4***0 | Труба подводящая насосного агрегата в сборе | |
| 14 | 3***3 | Хомут | |
| 15 | 4***0 | Труба подводящая правая в сборе | |
| 16 | 3***1 | Шланг топливопроводный | |
| 17 | 4***5 | Прокладка уплотнительная | |
| 18 | 2***2 | Шайба 8 пружинная | |
| 19 | 2***5 | Болт М8-6gх18 | |
| 20 | 4***9 | Труба подводящая левая в сборе | |
| 21 | 3***9 | Хомут | |
| 22 | 2***9 | Болт М8-6gх25 | |
| 23 | 4***8 | Шланг соединительный | |
| 24 | 4***4 | Тройник в сборе | |
| 25 | 4***0 | Рукав | |
| 26 | 4***4 | Шланг соединительный угловой | |
| 27 | 0***4 | Хомут червячный (40-56) | |
| 28 | 4***4 | Трубка топливная в сборе | |
| 29 | 4***1 | Прокладка фланца |
