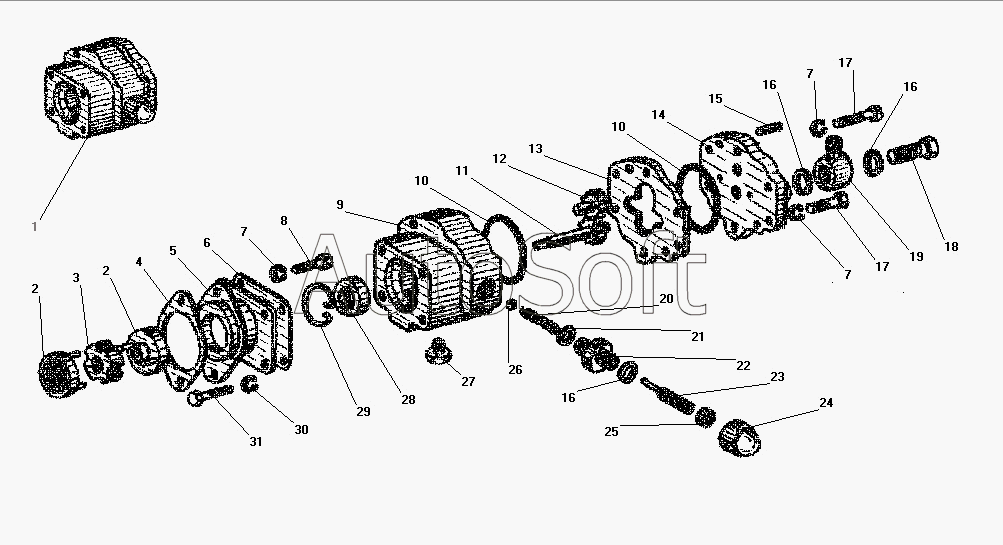

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Топливный насос насосного агрегата
/44.gif)
1
9
14
13
10
10
28
29
11
12
6
5
2
2
3
4
23
25
20
18
19
21
15
22
26
24
7
7
7
8
17
17
31
30
27
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***1 | Насос топливный в сборе | |
| 2 | П***0 | Полумуфта | |
| 3 | П***9 | Муфта | |
| 4 | П***0 | Прокладка электродвигателя | |
| 5 | П***4 | Переходник | |
| 6 | П***3 | Прокладка | |
| 7 | 1***7 | Шайба 6 пружинная | |
| 8 | 1***1 | Болт М6х16 | |
| 9 | П***0 | Корпус топливного насоса | |
| 10 | П***5 | Кольцо уплотнительное | |
| 11 | П***0 | Шестерня ведущая | |
| 12 | П***1 | Шестерня ведомая | |
| 13 | П***4 | Проставка | |
| 14 | П***3 | Крышка | |
| 15 | П***4 | Штифт | |
| 16 | П***2 | Кольцо уплотнительное | |
| 17 | 1***1 | Болт М6х25 | |
| 18 | П***1 | Болт топливопровода | |
| 19 | П***2 | Угольник поворотный | |
| 20 | П***1 | Пружина | |
| 21 | П***3 | Кольцо уплотнительное | |
| 22 | П***0 | Штуцер | |
| 23 | П***1 | Винт регулировочный | |
| 24 | 4***0 | Гайка М12х1,25 | |
| 25 | П***1 | Гайка | |
| 26 | 4***1 | Шарик 4,763-200 | |
| 27 | Д***Б | Заглушка основания корпуса | |
| 28 | П***8 | Сальник топливного насоса | |
| 29 | П***9 | Кольцо стопорное | |
| 30 | 1***7 | Шайба 5 пружинная | |
| 31 | 1***1 | Болт М5х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
