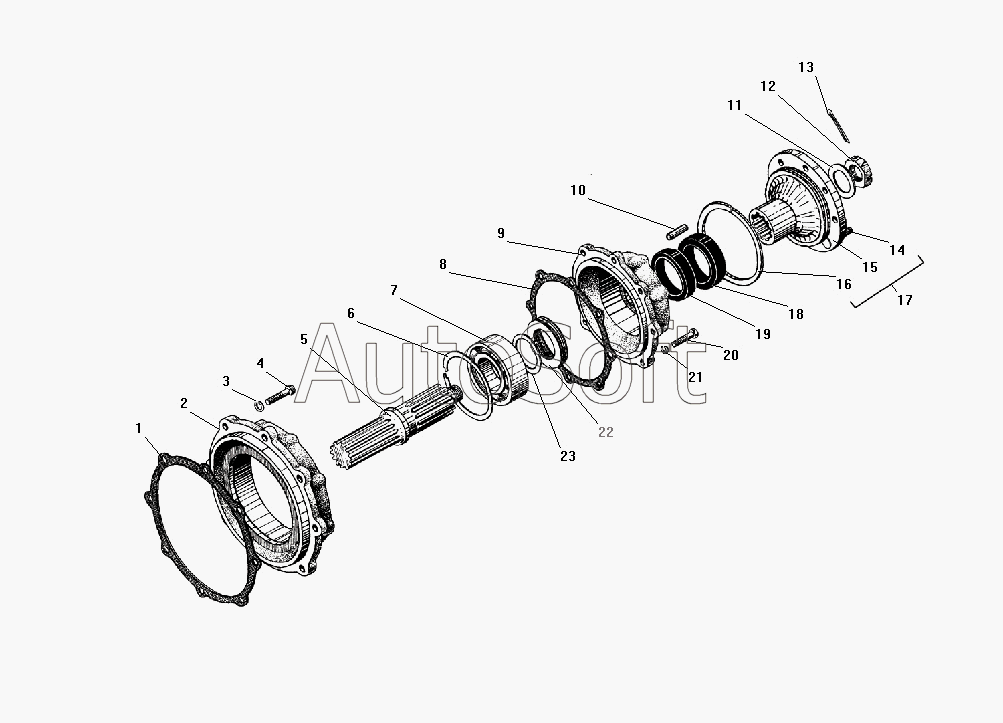

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-31. Вал привода задних мостов раздаточной коробки
/70.gif)
22
23
5
2
1
8
9
15
6
14
16
19
18
7
4
21
3
13
20
12
11
10
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***Б | Прокладка картера уплотнительная | |
| 2 | 4***4 | Картер заднего подшипника | |
| 3 | 2***2 | Шайба 12 пружинная | |
| 4 | 2***9 | Болт М12-6gх38 | |
| 5 | 3***В | Вал привода заднего моста | |
| 6 | 3***6 | Кольцо стопорное | |
| 7 | 3***А | Подшипник шариковый | |
| 8 | 3***Б | Прокладка уплотнительная крышки подшипника | |
| 9 | 4***3 | Крышка подшипника | |
| 10 | 3***9 | Штифт 12х25 | |
| 11 | 3***2 | Шайба 31 | |
| 12 | 3***3 | Гайка М30х1,5 | |
| 13 | 2***4 | Шплинт 6,3х45 | |
| 14 | 4***8 | Болт | |
| 15 | 4***4 | Фланец задний | |
| 16 | 4***9 | Шайба | |
| 17 | 4***1 | Фланец задний в сборе | |
| 18 | 2***1 | Манжета в сборе | |
| 19 | 3***7 | Манжета в сборе | |
| 20 | 3***9 | Болт М10х32 | |
| 21 | 2***2 | Шайба 10 пружинная | |
| 22 | 3***1 | Кольцо маслосгонное | |
| 23 | 3***8 | Шайба упорная |
