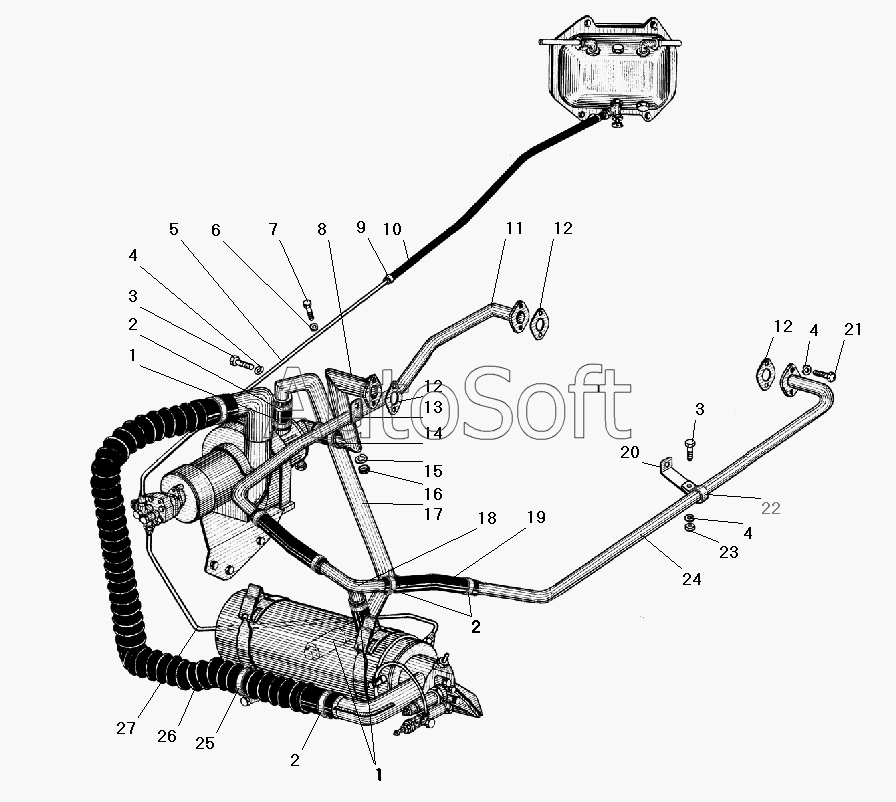

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-41. Трубы и шланги системы предпускового подогрева
/32.gif)
22
23
25
14
26
8
17
20
19
11
12
12
12
24
18
13
5
27
10
1
1
7
21
3
3
16
6
15
4
4
4
9
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Рукав | |
| 2 | 0***3 | Хомут червячный (32-50) | |
| 3 | 2***9 | Болт М8-6gх20 | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 4***6 | Трубка топливная в сборе | |
| 6 | 2***9 | Шайба 6 | |
| 7 | 2***9 | Болт М6-6gх16 | |
| 8 | 4***4 | Труба подводящая насосного агрегата в сборе | |
| 9 | 0***0 | Хомут червячный (12-22) | |
| 10 | 3***1 | Шланг топливопроводный | |
| 11 | 4***2 | Труба подводящая правая в сборе | |
| 12 | 4***5 | Прокладка уплотнительная | |
| 13 | 4***9 | Кронштейн | |
| 14 | 4***7 | Шланг соединительный | |
| 15 | 2***2 | Шайба 6 пружинная | |
| 16 | 2***9 | Гайка М6-6Н | |
| 17 | 4***1 | Труба подводящая котла подогревателя в сборе | |
| 18 | 4***4 | Тройник в сборе | |
| 19 | 4***8 | Шланг соединительный | |
| 20 | 4***0 | Кронштейн | |
| 21 | 2***9 | Болт М8-6gх18 | |
| 22 | 3***6 | Хомут | |
| 23 | 2***9 | Гайка М8-6Н | |
| 24 | 4***9 | Труба подводящая левая в сборе | |
| 25 | 0***4 | Хомут червячный (40-56) | |
| 26 | 4***0 | Рукав РТГУ 44х1200 | |
| 27 | 4***4 | Трубка топливная в сборе |
