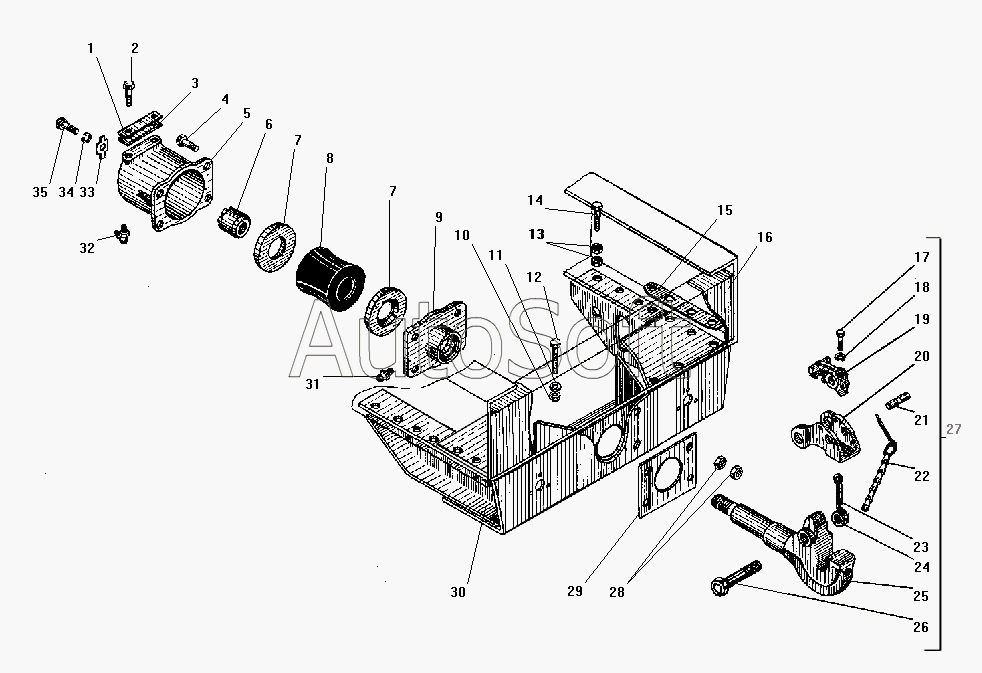

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-41. Буксирный прибор
/85.gif)
24
15
17
35
12
4
10
13
28
22
18
34
11
23
31
32
2
14
1
25
30
29
9
5
6
33
3
27
8
7
7
16
20
19
21
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Пластина стопорная | |
| 2 | 3***9 | Болт М14х29 | |
| 3 | 5***6 | Пластина | |
| 4 | 2***9 | Болт М16х70 | |
| 5 | 4***4 | Корпус буксирного прибора | |
| 6 | 5***5 | Гайка буксирного прибора | |
| 7 | 4***4 | Кольцо нажимное | |
| 8 | 4***1 | Буфер | |
| 9 | 4***3 | Втулка | |
| 10 | 2***9 | Гайка М14-6Н | |
| 11 | 2***2 | Шайба 14 пружинная | |
| 12 | 2***9 | Болт М14-6gх32 | |
| 13 | 2***9 | Гайка М14х1,5-6Н | |
| 14 | 3***9 | Болт М14 | |
| 15 | 3***4 | Пластина ограничительная | |
| 16 | 4***8 | Поперечина №6 | |
| 17 | 2***9 | Болт М8-6gх30 | |
| 18 | 2***2 | Шайба 8 пружинная | |
| 19 | 3***7 | Собачка защелки в сборе | |
| 20 | 3***3 | Защелка буксирного крюка | |
| 21 | 3***0 | Ось собачки | |
| 22 | 3***2 | Цепочка со шплинтом в сборе | |
| 23 | 2***9 | Шплинт 5х36 | |
| 24 | 2***5 | Гайка М24х2-6Н | |
| 25 | 5***4 | Крюк буксирного прибора | |
| 26 | 5***1 | Палец защелки в сборе | |
| 27 | 5***2 | Крюк буксирного прибора в сборе | |
| 28 | 2***9 | Гайка М16х1,5-6Н | |
| 29 | 5***1 | Усилитель поперечины | |
| 30 | 4***8 | Поперечина буксирного прибора в сборе | |
| 31 | 2***9 | Масленка 1.3 | |
| 32 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 33 | 5***6 | Пластина стопорная | |
| 34 | 2***2 | Шайба 10 пружинная | |
| 35 | 2***9 | Болт М10-6gх22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
