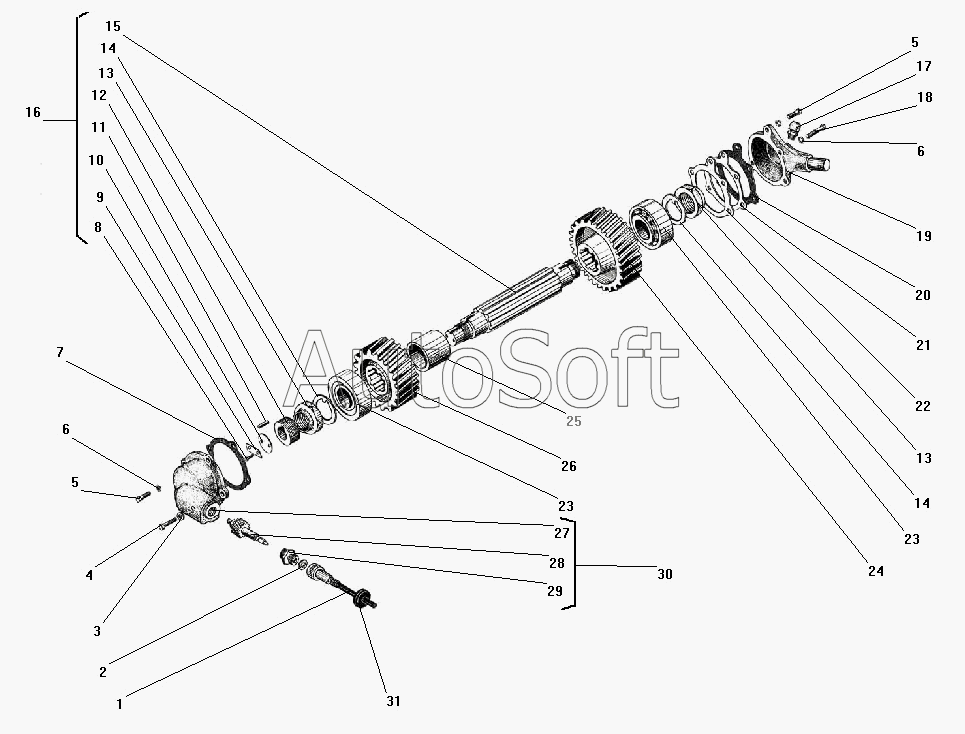

Каталог запасных частей к технике: УралАЗ УРАЛ-43203-10. Промежуточный вал раздаточной коробки и привод спидометра
/56.gif)
20
4
17
6
6
5
5
8
18
23
23
29
2
1
28
12
31
13
13
3
25
19
22
21
7
27
30
24
26
14
14
15
16
10
11
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***5 | Вал гибкий привода спидометра | |
| 2 | 3***6 | Прокладка | |
| 3 | 3***3 | Прокладка | |
| 4 | 3***9 | Болт М10х70 | |
| 5 | 2***9 | Болт М10 | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 7 | 3***В | Прокладка крышки | |
| 8 | 2***9 | Болт М8х1-6gх18 | |
| 9 | 3***Б | Пластина стопорная | |
| 10 | 3***4 | Шайба упорная | |
| 11 | 3***Б | Шпонка 5х20 ведущей шестерни | |
| 12 | 5***3 | Шестерня привода спидометра ведущая | |
| 13 | 4***7 | Гайка подшипника | |
| 14 | 4***6 | Шайба упорная | |
| 15 | 3***Б | Вал промежуточный | |
| 16 | 5***4 | Вал промежуточный в сборе | |
| 17 | 2***9 | Сапун | |
| 18 | 2***9 | Болт М10-6gх50 | |
| 19 | 3***7 | Крышка заднего подшипника промежуточного вала с осью рычага ручного тормоза в сборе | |
| 20 | 3***8 | Прокладка уплотнительная | |
| 21 | 3***Б | Прокладка толщиной 0,25 мм | |
| 22 | 3***Б | Прокладка регулировочная толщиной 0,1мм | |
| 23 | 6***А | Подшипник роликовый | |
| 24 | 3***Б | Шестерня низшей передачи промежуточного вала | |
| 25 | 3***2 | Втулка распорная | |
| 26 | 4***8 | Шестерня высшей передачи | |
| 27 | 3***1 | Крышка переднего подшипника | |
| 28 | 5***5 | Шестерня привода спидометра ведомая в сборе | |
| 29 | 3***6 | Штуцер | |
| 30 | 5***7 | Крышка переднего подшипника в сборе | |
| 31 | 3***5 | Втулка |
