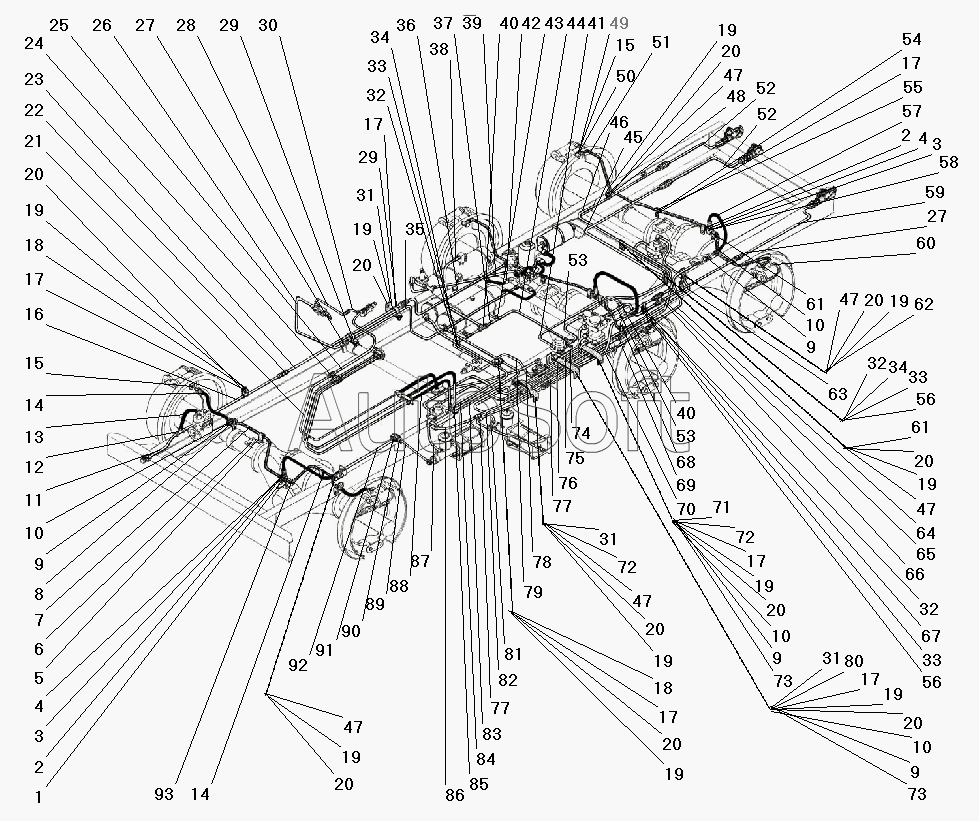

Каталог запасных частей к технике: УралАЗ УРАЛ-43203-10. Трубопроводы и шланги гидропневматического привода рабочих тормозов
/134.gif)
49
89
50
92
82
91
57
7
14
14
15
15
68
93
11
70
66
4
4
1
58
69
51
60
80
72
72
71
31
31
31
81
46
36
23
88
59
63
65
8
52
52
84
39
86
85
79
26
21
35
78
75
37
41
44
53
53
13
42
25
83
87
64
76
38
45
77
77
16
74
56
56
28
30
54
2
2
17
17
17
17
17
17
47
47
47
47
47
73
73
5
20
20
20
20
20
20
20
20
20
20
90
10
10
10
10
55
19
19
19
19
19
19
19
19
19
19
3
3
9
9
9
9
32
32
32
32
34
34
33
33
27
27
18
18
6
22
12
67
61
61
48
24
40
40
43
29
29
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Кронштейн | |
| 2 | 2***9 | Болт М8-6gх22 | |
| 3 | 2***2 | Шайба 8 пружинная | |
| 4 | 3***1 | Тройник трубопроводов к задним тормозам | |
| 5 | 2***9 | Болт М16х38 | |
| 6 | 3***9 | Хомут 9 | |
| 7 | 3***Б | Трубопровод от тройника к правому переднему тормозу в сборе | |
| 8 | 3***9 | Кронштейн крепления шланга | |
| 9 | 2***2 | Шайба 16Л | |
| 10 | 2***9 | Гайка М16х1,5-6Н | |
| 11 | 5***6 | Трубка от тройника к буксирному клапану в сборе | |
| 12 | 3***8 | Тройник М20х1,5 | |
| 13 | 3***0 | Шланг компрессора в сборе | |
| 14 | 3***1 | Шланг гибкий в сборе | |
| 15 | 4***4 | Прокладка | |
| 16 | 4***0 | Трубка от компрессора к регулятору, третья в сборе | |
| 17 | 2***9 | Болт М10-6gх20 | |
| 18 | 3***7 | Хомут | |
| 19 | 2***2 | Шайба 10 пружинная | |
| 20 | 2***9 | Гайка М10 | |
| 21 | 4***1 | Трубка к нижнему штуцеру манометра, первая, в сборе | |
| 22 | 3***2 | Штуцер М20х1,5 | |
| 23 | 4***0 | Трубка от компрессора к регулятору давления первая в сборе | |
| 24 | 3***6 | Штуцер | |
| 25 | 4***0 | Трубка к нижнему штуцеру манометра, вторая, в сборе | |
| 26 | 3***0 | Воздухопровод от крестовины ко второму воздушному баллону первый в сборе | |
| 27 | 3***0 | Штуцер М16х1,5 | |
| 28 | 3***2 | Трубка к крану | |
| 29 | 3***9 | Хомут | |
| 30 | 3***0 | Трубка от крестовины к штуцеру | |
| 31 | 5***4 | Кронштейн | |
| 32 | 2***9 | Шплинт 6х22 | |
| 33 | 4***1 | Пряжка хомута | |
| 34 | 4***2 | Лента стяжная | |
| 35 | 4***1 | Трубка от клапана к крестовине, первая в сборе | |
| 36 | 4***0 | Трубка от компрессора к регулятору давления вторая в сборе | |
| 37 | 4***2 | Трубка от крана к тройнику в сборе | |
| 38 | 4***2 | Трубка от крана прицепа к 3-му воздушному баллону, вторая, в сборе | |
| 39 | 4***5 | Трубка | |
| 40 | 3***5 | Тройник М16х1,5 | |
| 41 | 4***4 | Трубка от крана к тройнику | |
| 42 | 4***1 | Шланг гибкий | |
| 43 | 3***9 | Хомут | |
| 44 | 4***1 | Трубка от клапана прицепа к тройнику | |
| 45 | 4***4 | Трубка от крана прицепа к головке, вторая | |
| 46 | 4***0 | Трубка к клапану обрыва в сборе | |
| 47 | 2***9 | Болт М10-6gх28 | |
| 48 | 3***4 | Скоба | |
| 49 | 4***2 | Муфта соединительная | |
| 50 | 5***2 | Болт соединительный | |
| 51 | 3***2 | Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе | |
| 52 | 5***8 | Трубка | |
| 53 | 5***8 | Трубка от крана прицепа к клапану в сборе | |
| 54 | Н***9 | Скоба | |
| 55 | 2***2 | Шайба 8 пружинная | |
| 56 | 4***8 | Прокладка | |
| 57 | 3***1 | Шланг гибкий в сборе | |
| 58 | 4***0 | Кронштейн | |
| 59 | 4***0 | Трубка от тормозного крана к соединительной головке, вторая в сборе | |
| 60 | 3***2 | Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе | |
| 61 | 3***9 | Хомут 9 | |
| 62 | 3***9 | Прижим трубопроводов | |
| 63 | 4***0 | Трубка от тормозного крана к регулятору тормозных сил, вторая | |
| 64 | 4***4 | Трубка от регулятора тормозных сил к пвевмоусилителю, первая, в сборе | |
| 65 | 3***Г | Воздухопровод от тормозного крана к соединительной головке второй в сборе | |
| 66 | 3***Б | Трубопровод от тройника к тормозам заднего моста второй в сборе | |
| 67 | 3***9 | Лента стяжная | |
| 68 | 4***5 | Трубка от тройника к среднему мосту в сборе | |
| 69 | 4***9 | Тройник | |
| 70 | 5***0 | Трубка от тройника к задним тормозам в сборе | |
| 71 | 5***3 | Кронштейн | |
| 72 | 5***4 | Скоба | |
| 73 | 2***9 | Болт М16-6gх35 | |
| 74 | 4***4 | Трубка к клапану первая, в сборе | |
| 75 | 5***8 | Трубка от крана к клапану прицепа, верхняя, в сборе | |
| 76 | 5***0 | Трубка от тормозного крана к клапану прицепа, нижняя | |
| 77 | 4***4 | Трубка от регулятора тормозных сил к пневмоусилителю, вторая, в сборе | |
| 78 | 4***6 | Трубка от тройника | |
| 79 | 4***0 | Трубка к манометру в сборе | |
| 80 | 5***3 | Скоба | |
| 81 | 4***0 | Трубка к пневмоусилителю, третья, в сборе | |
| 82 | 4***4 | Трубка к 1-му главному тормозному цилиндру в сборе | |
| 83 | 4***0 | Трубка от левого воздушного баллона к тормозному крану в сборе | |
| 84 | 4***0 | Трубка от правого воздушного баллона в сборе | |
| 85 | 5***8 | Трубка к манометру в сборе | |
| 86 | 4***6 | Трубка от крана к регулятору тормозных сил, первая, в сборе | |
| 87 | 4***0 | Трубка от тормозного крана ко второму пневмоусилителю в сборе | |
| 88 | 5***7 | Шланг манометра | |
| 89 | 3***Б | Трубопровод ко второму главному тормозному цилиндру в сборе | |
| 90 | 2***9 | Гайка М18х1,5-6Н | |
| 91 | 3***0 | Угольник трубопроводов гидротормозов | |
| 92 | 5***2 | Трубка к передним тормозам в сборе | |
| 93 | 3***Б | Трубопровод от тройника к левому переднему тормозу в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
