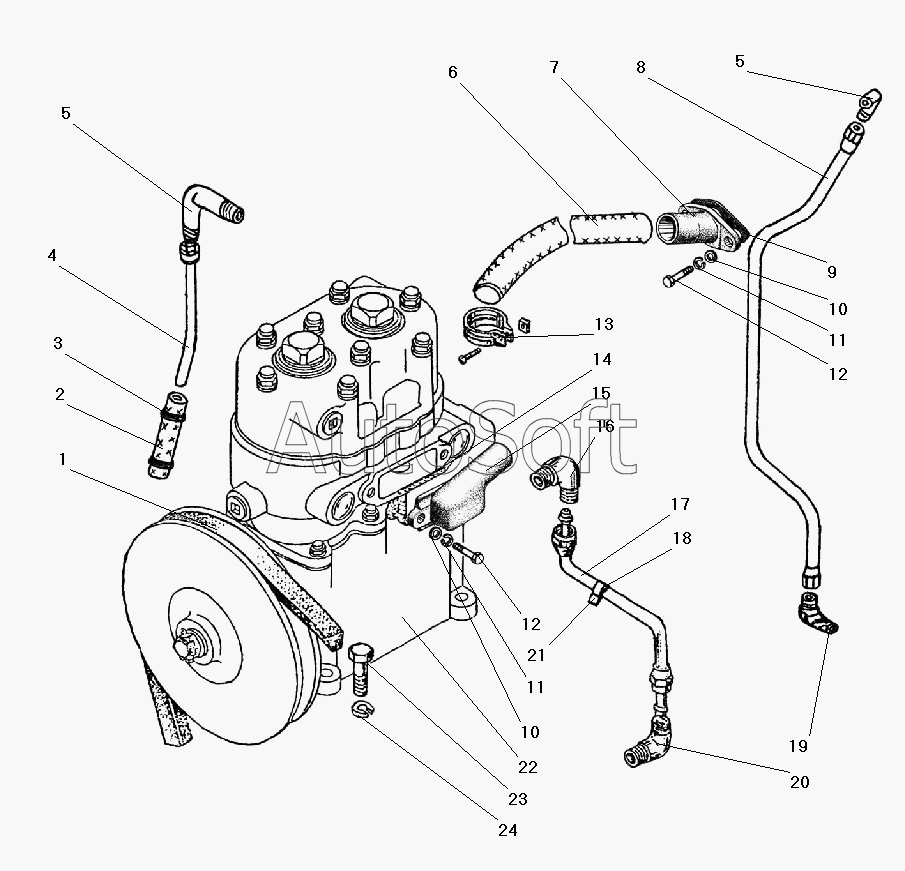

Каталог запасных частей к технике: УралАЗ УРАЛ-43203-10. Установка компрессора
/138.gif)
13
8
4
19
1
18
2
22
17
20
15
6
7
9
14
3
12
12
23
10
10
11
11
24
5
5
21
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ремень 14х10-937 | |
| 2 | 5***7 | Рукав 14х23-350 | |
| 3 | 0***0 | Хомут червячный | |
| 4 | 4***2 | Труба компрессора отводящая | |
| 5 | 3***6 | Угольник М20х1,5 КГ3/8" | |
| 6 | 4***0 | Рукав-деталь 25-35-255-0,3(3) | |
| 7 | 4***7 | Патрубок воздухоподводящий | |
| 8 | 4***0 | Труба компрессора подводящая | |
| 9 | 4***1 | Прокладка | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 2***2 | Шайба 8 пружинная | |
| 12 | 2***9 | Болт М8-6gх22 | |
| 13 | 4***7 | Хомут в сборе | |
| 14 | 4***2 | Прокладка | |
| 15 | 4***5 | Патрубок впускной компрессора | |
| 16 | 3***3 | Угольник | |
| 17 | 4***0 | Трубка маслоподводящая к компрессору | |
| 18 | 3***3 | Прокладка хомута | |
| 19 | 4***8 | Угольник | |
| 20 | 4***6 | Угольник | |
| 21 | 3***9 | Хомут 9 | |
| 22 | 4***9 | Компрессор | |
| 23 | 2***9 | Болт М10-6gх30 | |
| 24 | 2***2 | Шайба 10 пружинная |
