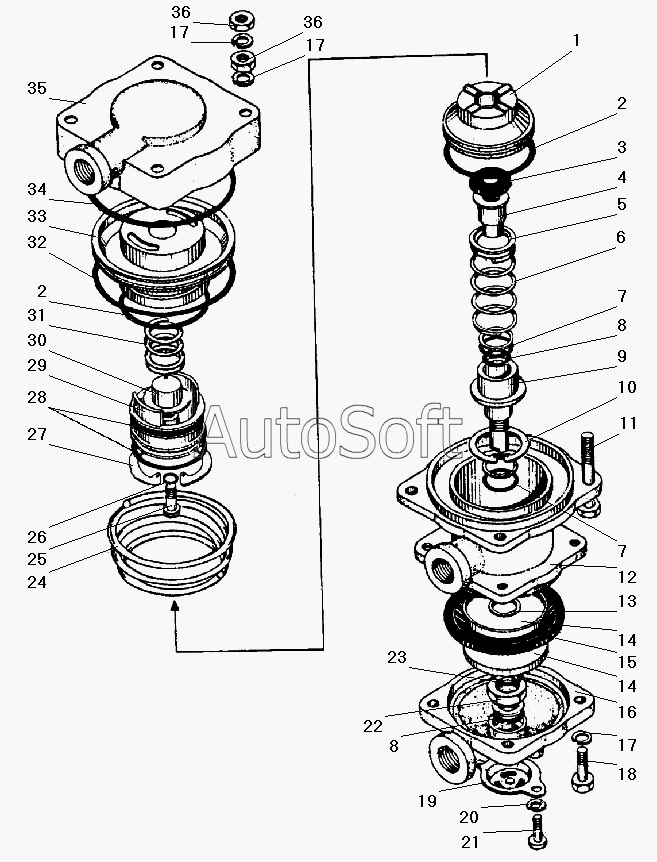

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Клапан управления тормозами прицепа
/136.gif)
21
18
11
25
22
36
36
28
32
26
2
2
34
8
8
7
7
23
3
13
10
27
35
4
16
12
15
19
33
29
9
1
31
6
24
30
5
14
14
17
17
17
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Поршень средний | |
| 2 | 1***9 | Кольцо О-образное | |
| 3 | 1***1 | Кольцо клапана | |
| 4 | 1***2 | Корпус клапана | |
| 5 | 1***7 | Тарелка пружины | |
| 6 | 1***8 | Пружина | |
| 7 | 1***3 | Кольцо О-образное | |
| 8 | 1***7 | Кольцо О-образное | |
| 9 | 1***0 | Поршень нижний | |
| 10 | 4***2 | Кольцо упорное 38х1,5 | |
| 11 | 1***0 | Болт М8х60 | |
| 12 | 1***0 | Корпус средний | |
| 13 | 3***1 | Кольцо уплотнительное | |
| 14 | 1***6 | Шайба диафрагмы | |
| 15 | 1***5 | Мембрана | |
| 16 | 1***0 | Корпус нижний | |
| 17 | 3***2 | Шайба 8 пружинная | |
| 18 | 2***9 | Болт М8-6gх25 | |
| 19 | 1***0 | Окно выпускное с клапаном в сборе | |
| 20 | 3***2 | Шайба пружинная 6 | |
| 21 | 2***9 | Болт М6-6gх12 | |
| 22 | 1***4 | Гайка | |
| 23 | 1***9 | Кольцо О-образное | |
| 24 | 1***8 | Пружина | |
| 25 | 1***5 | Винт регулировочный | |
| 26 | 1***6 | Кольцо О-образное | |
| 27 | 4***2 | Кольцо упорное | |
| 28 | 1***4 | Кольцо О-образное | |
| 29 | 1***8 | Поршень верхний малый | |
| 30 | 1***3 | Тарелка пружины | |
| 31 | 1***2 | Пружина | |
| 32 | 1***5 | Кольцо О-образное | |
| 33 | 1***6 | Поршень верхний большой | |
| 34 | 1***2 | Кольцо О-образное | |
| 35 | 1***0 | Корпус верхний | |
| 36 | 2***9 | Гайка М8-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
