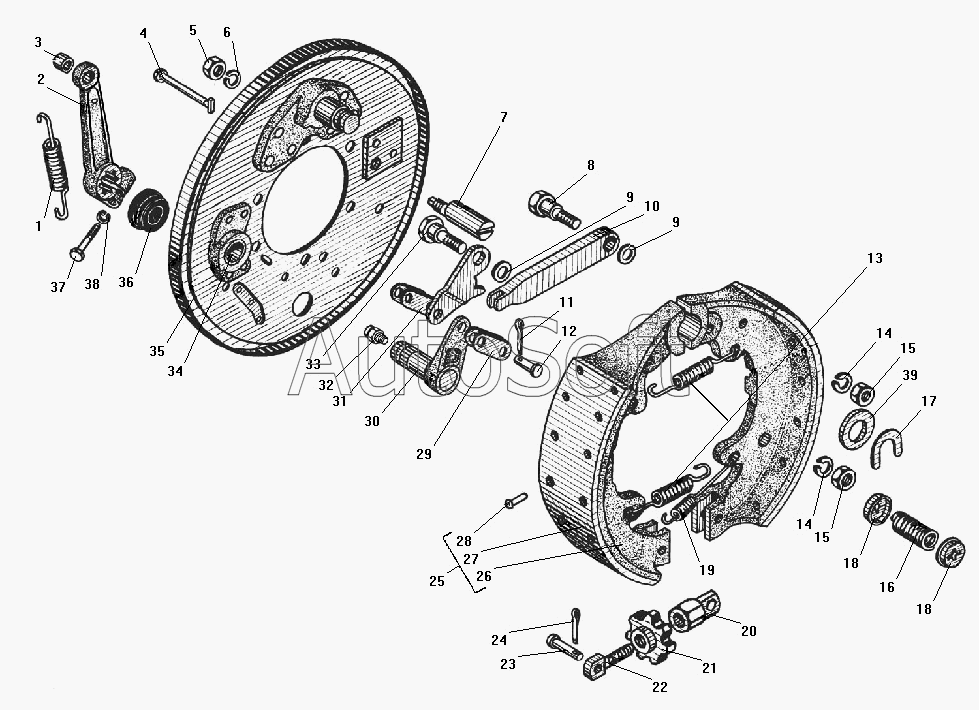

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Стояночный тормоз
/150.gif)
37
30
22
34
3
15
15
5
36
28
21
26
25
20
32
27
33
8
12
23
1
13
16
19
31
2
29
17
4
18
18
9
9
14
14
6
39
38
24
11
10
35
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Пружина | |
| 2 | 5***8 | Рычаг регулировочный в сборе | |
| 3 | 3***2 | Втулка рычага | |
| 4 | 4***7 | Стержень | |
| 5 | 2***9 | Гайка М12х1,25-6Н | |
| 6 | 2***2 | Шайба 12 пружинная | |
| 7 | 4***2 | Эксцентрик | |
| 8 | 4***1 | Ось штанги | |
| 9 | 2***9 | Шайба 10 | |
| 10 | 4***2 | Штанга | |
| 11 | 2***9 | Шплинт 3,2х20 | |
| 12 | 2***2 | Палец 10х20 | |
| 13 | 5***7 | Пружина стяжная | |
| 14 | 2***2 | Шайба 10 пружинная | |
| 15 | 2***9 | Гайка М10 | |
| 16 | 4***6 | Пружина | |
| 17 | 1***3 | Скоба оси | |
| 18 | 4***8 | Чашка верхняя | |
| 19 | 4***7 | Пружина стяжная нижняя | |
| 20 | 4***0 | Корпус | |
| 21 | 4***0 | Звездочка | |
| 22 | 4***0 | Винт | |
| 23 | 2***2 | Палец 12х35 | |
| 24 | 2***9 | Шплинт 4х20 | |
| 25 | 4***1 | Колодка тормоза в сборе | |
| 26 | 4***1 | Колодка | |
| 27 | 3***2 | Накладка фрикционная | |
| 28 | 2***3 | Заклепка 5х12 | |
| 29 | 4***5 | Серьга | |
| 30 | 5***1 | Валик с рычагом | |
| 31 | 4***9 | Рычаг разжимной | |
| 32 | 2***9 | Масленка 1.3 | |
| 33 | 4***0 | Ось | |
| 34 | 3***0 | Втулка разжимного кулака ручного тормоза | |
| 35 | 5***1 | Щит тормоза с осью в сборе | |
| 36 | 4***4 | Заглушка | |
| 37 | 2***9 | Болт М8-6gх35 | |
| 38 | 2***2 | Шайба 8 пружинная | |
| 39 | 2***0 | Шайба 22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
