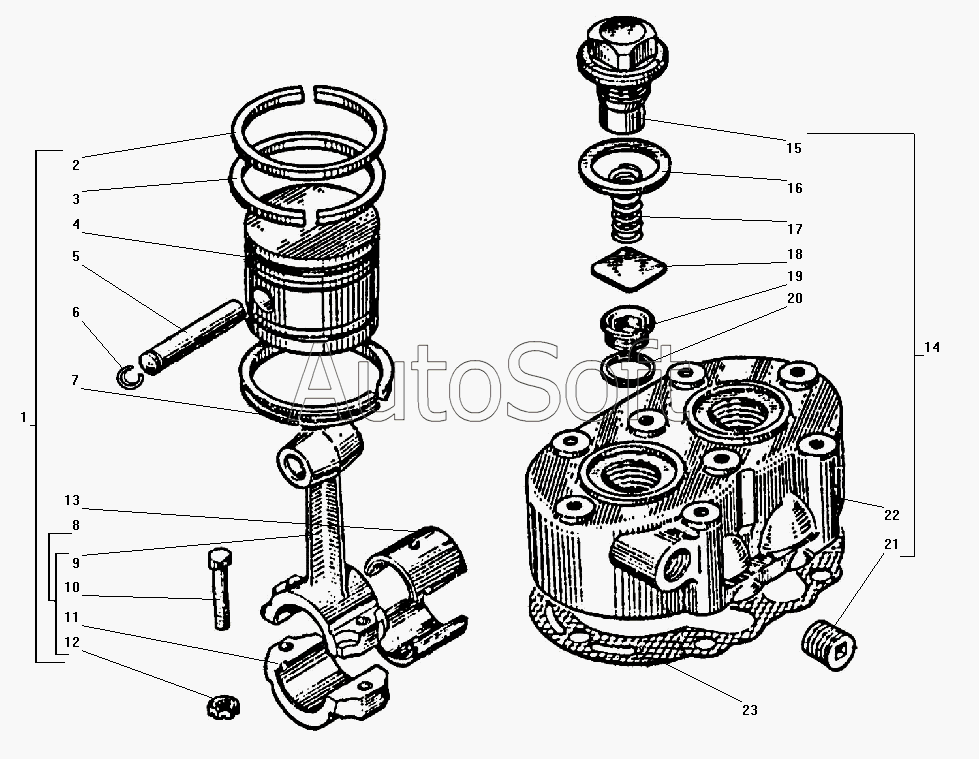

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Головка и поршень компрессора
/125.gif)
10
13
12
22
14
21
18
2
3
7
6
11
5
4
1
23
15
16
20
17
19
9
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Поршень с шатуном | |
| 2 | 1***4 | Кольцо поршня компрессионное | |
| 3 | 1***1 | Кольцо компрессионное | |
| 4 | 1***2 | Поршень | |
| 5 | 1***0 | Палец компрессора поршневой | |
| 6 | 1***2 | Кольцо поршневого пальца стопорное | |
| 7 | 1***6 | Кольцо поршня маслосъемное | |
| 8 | 1***5 | Шатун в сборе | |
| 9 | 1***0 | Шатун | |
| 10 | 1***0 | Болт | |
| 11 | 1***0 | Крышка шатуна | |
| 12 | 3***1 | Гайка | |
| 13 | 1***1 | Вкладыш шатуна | |
| 14 | 1***3 | Головка компрессора в сборе | |
| 15 | 1***4 | Пробка нагнетательного клапана | |
| 16 | 1***5 | Прокладка пробки | |
| 17 | 1***8 | Пружина нагнетательного клапана | |
| 18 | 1***0 | Клапан нагнетательный | |
| 19 | 1***А | Седло нагнетательного клапана | |
| 20 | 1***5 | Прокладка седла нагнетательного клапана | |
| 21 | 4***4 | Заглушка | |
| 22 | 1***2 | Головка компрессора | |
| 23 | 1***А | Прокладка головки |
