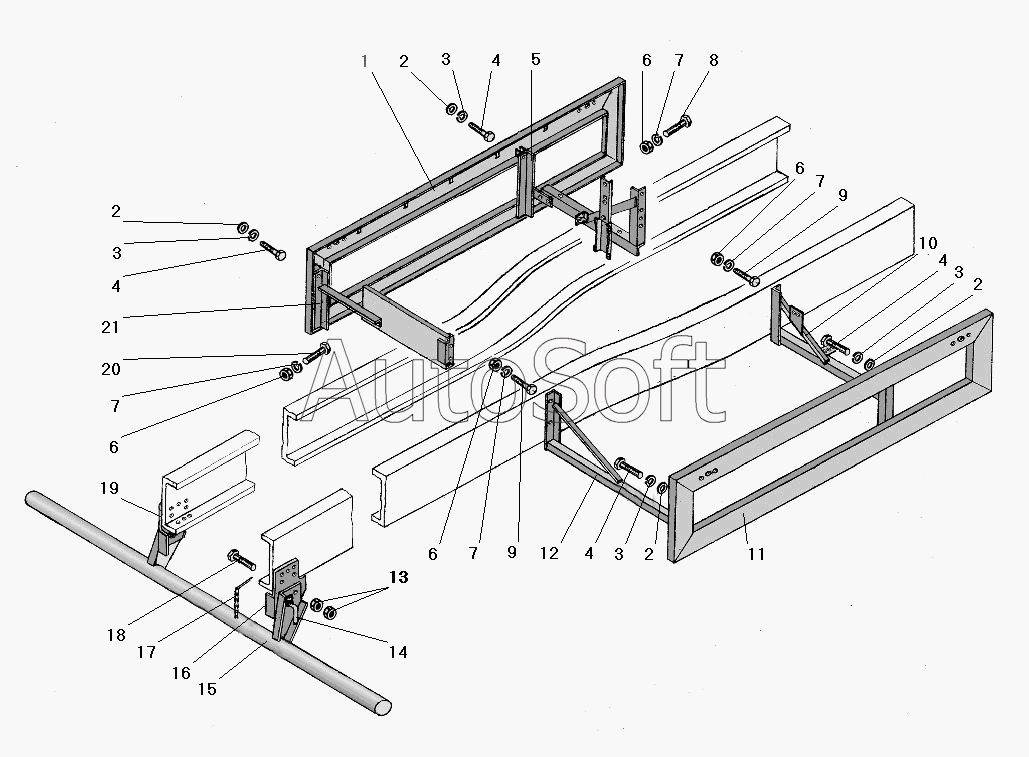

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Установка заднего и боковых защитных устройств
/108.gif)
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
6
6
6
7
7
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Устройство боковое защитное левое | |
| 2 | 2***9 | Шайба 8,5 | |
| 3 | 2***2 | Шайба 8 пружинная | |
| 4 | 2***9 | Болт М8-6gх22 | |
| 5 | 6***8 | Кронштейн | |
| 6 | 2***9 | Гайка М10 | |
| 7 | 2***2 | Шайба 10 пружинная | |
| 8 | 2***9 | Болт М10-6gх30 | |
| 9 | 2***9 | Болт М10-6gх35 | |
| 10 | 6***5 | Кронштейн | |
| 11 | 6***2 | Устройство боковое защитное правое | |
| 12 | 6***9 | Кронштейн | |
| 13 | 3***9 | Гайка М24х2-6Н | |
| 14 | 6***0 | Палец стопорный | |
| 15 | 6***0 | Брус с кронштейнами | |
| 16 | 6***0 | Кронштейн защитного устройства правый | |
| 17 | 6***4 | Шплинт с цепочкой | |
| 18 | 3***8 | Болт М24х70 крепления кронштейна оси | |
| 19 | 6***9 | Кронштейн защитного устройства левый | |
| 20 | 2***9 | Болт М10-6gх28 | |
| 21 | 6***7 | Кронштейн |
