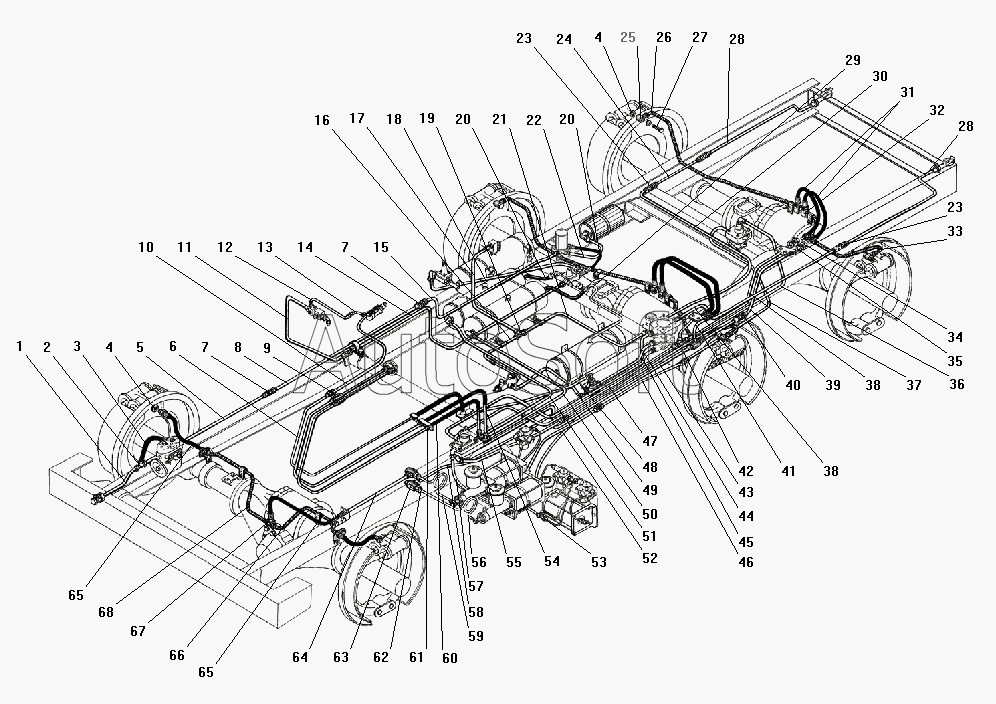

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-40 (2010). Трубопроводы и шланги гидропневматического привода рабочих тормозов с АБС
20
20
46
17
21
47
37
57
50
10
5
3
38
38
16
29
45
14
49
34
53
19
9
2
40
7
7
23
23
35
6
62
61
13
12
22
56
44
65
65
32
39
43
58
1
66
41
4
4
67
68
31
63
52
64
27
59
36
11
48
54
55
18
51
28
28
24
25
60
8
15
30
33
26
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Трубка от тройника к буксирному клапану в сборе | |
| 2 | 3***8 | Тройник М20х1,5 | |
| 3 | 3***0 | Шланг компрессора в сборе | |
| 4 | 4***4 | Прокладка | |
| 5 | 3***1 | Трубка от компрессора к влагомаслоотделителю | |
| 6 | 4***2 | Трубка к нижнему штуцеру манометра, первая в сборе | |
| 7 | 3***2 | Штуцер М20х1,5 | |
| 8 | 4***0 | Трубка от компрессора к регулятору давления первая в сборе | |
| 9 | 3***6 | Штуцер | |
| 10 | 4***1 | Трубка к нижнему штуцеру манометра, вторая в сборе | |
| 11 | 3***1 | Трубка от 3-го воздушного баллона, вторая в сборе | |
| 12 | 3***2 | Трубка к крану | |
| 13 | 3***0 | Трубка от крестовины к штуцеру | |
| 14 | 4***2 | Трубка от клапана к крестовине, первая | |
| 15 | 4***0 | Трубка от компрессора к регулятору давления вторая в сборе | |
| 16 | 4***1 | Трубка от крана к тройнику в сборе | |
| 17 | 4***1 | Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе | |
| 18 | 4***1 | Трубка от тройника к 3-му воздушному баллону в сборе | |
| 19 | 3***5 | Тройник М16х1,5 | |
| 20 | 4***8 | Шланг гибкий | |
| 21 | 5***2 | Трубка от крана прицепа к 3-му воздушному баллону, первая в сборе | |
| 22 | 5***4 | Трубка от дополнительного баллона к влагомаслоотделителю | |
| 23 | 3***0 | Штуцер М16х1,5 | |
| 24 | 3***1 | Трубка к соединительной головке, вторая в сборе | |
| 25 | 4***2 | Муфта соединительная | |
| 26 | 3***2 | Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе | |
| 27 | 5***2 | Болт соединительный | |
| 28 | 5***1 | Трубка к соединительной головке, третья в сборе | |
| 29 | 5***1 | Трубка от четвертого воздушного баллона | |
| 30 | 4***1 | Трубка к клапану обрыва в сборе | |
| 31 | 3***1 | Шланг гибкий в сборе | |
| 32 | 4***1 | Тройник | |
| 33 | 3***2 | Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе | |
| 34 | 2***9 | Гайка М16х1,5-6Н | |
| 35 | 2***2 | Шайба 16Л | |
| 36 | 4***1 | Трубка от тормозного крана к регулятору тормозных сил, вторая | |
| 37 | 4***1 | Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе | |
| 38 | 4***1 | Трубка к соединительной головке, первая в сборе | |
| 39 | 3***Б | Трубопровод от тройника к тормозам заднего моста второй в сборе | |
| 40 | 3***6 | Штуцер переходной М12х1 | |
| 41 | 4***5 | Трубка от тройника к среднему мосту в сборе | |
| 42 | 4***9 | Тройник | |
| 43 | 5***0 | Трубка от тройника к задним тормозам в сборе | |
| 44 | 4***1 | Трубка к клапану первая, в сборе | |
| 45 | 4***1 | Трубка от крана к клапану прицепа, верхняя в сборе | |
| 46 | 4***1 | Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе | |
| 47 | 4***1 | Трубка от тормозного крана к клапану прицепа, нижняя в сборе | |
| 48 | 4***1 | Трубка к манометру в сборе | |
| 49 | 4***1 | Трубка от крана к клапану в сборе | |
| 50 | 4***1 | Трубка от левого воздушного баллона к тормозному крану в сборе | |
| 51 | 4***2 | Трубка от правого воздушного баллона в сборе | |
| 52 | 4***4 | Трубка к 1-му главному тормозному цилиндру в сборе | |
| 53 | 3***1 | Тройник | |
| 54 | 5***1 | Трубка к манометру в сборе | |
| 55 | 4***1 | Трубка от крана к регулятору тормозных сил, первая в сборе | |
| 56 | 5***2 | Трубка к цилиндру | |
| 57 | 4***1 | Трубка от тормозного крана ко второму пневмоусилителю в сборе | |
| 58 | 4***0 | Трубка к тормозам | |
| 59 | 3***Б | Трубопровод ко второму главному тормозному цилиндру в сборе | |
| 60 | 5***7 | Шланг манометра | |
| 61 | 2***9 | Гайка М10х1-6Н | |
| 62 | 2***9 | Гайка М18х1,5-6Н | |
| 63 | 3***0 | Угольник трубопроводов гидротормозов | |
| 64 | 5***2 | Трубка к передним тормозам в сборе | |
| 65 | 3***1 | Шланг гибкий в сборе | |
| 66 | 3***Б | Трубопровод от тройника к левому переднему тормозу в сборе | |
| 67 | 3***1 | Тройник трубопроводов к задним тормозам | |
| 68 | 3***Б | Трубопровод от тройника к правому переднему тормозу в сборе |
