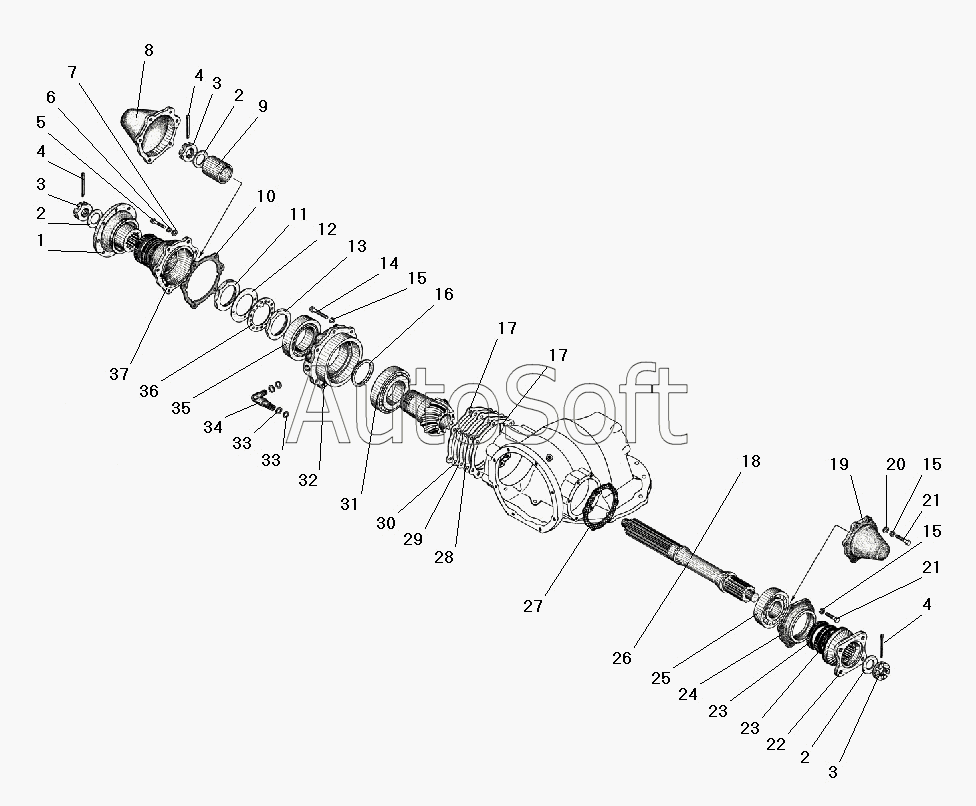

Каталог запасных частей к технике: УралАЗ УРАЛ-55571-40 (2010). Проходной вал редуктора главной передачи
1
22
9
8
30
29
28
17
17
17
10
27
26
19
32
37
23
23
34
18
24
13
11
12
36
33
33
35
31
25
5
7
20
6
15
15
4
4
4
21
21
14
3
3
3
2
2
2
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4320-2502053-01 | 4***1 | Шайба регулировочная | |
| 4320-2502055-01 | 4***1 | Шайба регулировочная толщиной, 14,05 | |
| 4320-2502056-01 | 4***1 | Шайба регулировочная толщиной, 14,10 | |
| 4320-2502057-01 | 4***1 | Шайба регулировочная толщиной, 14,15 | |
| 4320-2502058-01 | 4***1 | Шайба регулировочная толщиной, 14,20 | |
| 4320-2502059-01 | 4***1 | Шайба регулировочная толщиной, 14,25 | |
| 4320-2502065-01 | 4***1 | Шайба регулировочная толщиной, 14,30 | |
| 4320-2502066-01 | 4***1 | Шайба регулировочная толщиной, 14,35 | |
| 4320-2502069-01 | 4***1 | Шайба регулировочная толщиной, 14,40 | |
| 4320-2502074-01 | 4***1 | Шайба регулировочная толщиной, 14,45 | |
| 4320-2502080 | 4***0 | Шайба регулировочная толщиной, 14,50 | |
| 4320-2502081 | 4***1 | Шайба регулировочная толщиной, 14,55 | |
| 4320-2502082 | 4***2 | Шайба регулировочная толщиной, 14,60 | |
| 4320-2502083 | 4***3 | Шайба регулировочная толщиной, 14,65 | |
| 4320-2502084 | 4***4 | Шайба регулировочная толщиной, 14,70 | |
| 4320-2502085 | 4***5 | Шайба регулировочная толщиной, 14,75 | |
| 4320-2502086 | 4***6 | Шайба регулировочная толщиной, 14,80 | |
| 4320-2502087 | 4***7 | Шайба регулировочная толщиной, 14,85 | |
| 4320-2502088 | 4***8 | Шайба регулировочная толщиной, 14,90 | |
| 4320-2502089 | 4***9 | Шайба регулировочная толщиной, 14,95 | |
| 4320-2502090 | 4***0 | Шайба регулировочная | |
| 4320-2502091 | 4***1 | Шайба регулировочная толщиной, 15,05 | |
| 4320-2502092 | 4***2 | Шайба регулировочная толщиной, 15,10 | |
| 4320-2502093 | 4***3 | Шайба регулировочная толщиной, 15,15 | |
| 4320-2502094 | 4***4 | Шайба регулировочная толщиной, 15,20 | |
| 4320-2502095 | 4***5 | Шайба регулировочная толщиной, 15,25 | |
| 4320-2502096 | 4***6 | Шайба регулировочная толщиной, 15,30 | |
| 4320-2502097 | 4***7 | Шайба регулировочная толщиной, 15,35 | |
| 4320-2502098 | 4***8 | Шайба регулировочная толщиной, 15,40 | |
| 1 | 3***9 | Фланец передний в сборе | |
| 2 | 3***2 | Шайба 31 | |
| 3 | 3***3 | Гайка М30х1,5 | |
| 4 | 2***4 | Шплинт 6,3х45 | |
| 5 | 2***9 | Болт М8-6gх28 | |
| 6 | 2***2 | Шайба 8 пружинная | |
| 7 | 2***9 | Шайба 8 | |
| 8 | 4***0 | Крышка передних подшипников | |
| 9 | 3***2 | Втулка распорная | |
| 10 | 4***0 | Прокладка крышки | |
| 11 | 4***7 | Гайка регулировочная | |
| 12 | 4***8 | Шайба отгибная | |
| 13 | 4***5 | Гайка в сборе | |
| 14 | 3***9 | Болт М12х40 | |
| 15 | 2***2 | Шайба 12 пружинная | |
| 16 | 4***1 | Шайба регулировочная | |
| 17 | 3***1 | Прокладка | |
| 18 | 4***2 | Вал проходной редуктора | |
| 19 | 3***А | Крышка заднего подшипника | |
| 20 | 2***9 | Шайба 12 | |
| 21 | 3***9 | Болт М12х32 | |
| 22 | 3***Б | Фланец привода переднего моста в сборе | |
| 23 | 2***1 | Манжета в сборе | |
| 24 | 4***8 | Крышка заднего подшипника | |
| 25 | 1***М | Подшипник роликовый цилиндрический вала ведущей шестерни главной передачи | |
| 26 | 4***0 | Вал ведущей шестерни | |
| 27 | 3***9 | Прокладка крышки заднего подшипника | |
| 28 | 4***6 | Прокладка регулировочная переднего подшипника толщиной 0,05 мм | |
| 29 | 4***5 | Прокладка регулировочная переднего подшипника толщиной 0,1 мм | |
| 30 | 4***4 | Прокладка регулировочная толщиной 0,22 мм | |
| 31 | 7***А | Подшипник роликовый конический ведущей конической шестерни | |
| 32 | 4***0 | Стакан подшипников | |
| 33 | 0***2 | Кольцо уплотнительное | |
| 34 | 4***7 | Штуцер маслоподводящий | |
| 35 | 6***А | Подшипник роликовый конический дифференциала и вала ведущей шестерни главной передачи | |
| 36 | 4***9 | Шайба стопорная | |
| 37 | 4***1 | Крышка передних подшипников |
