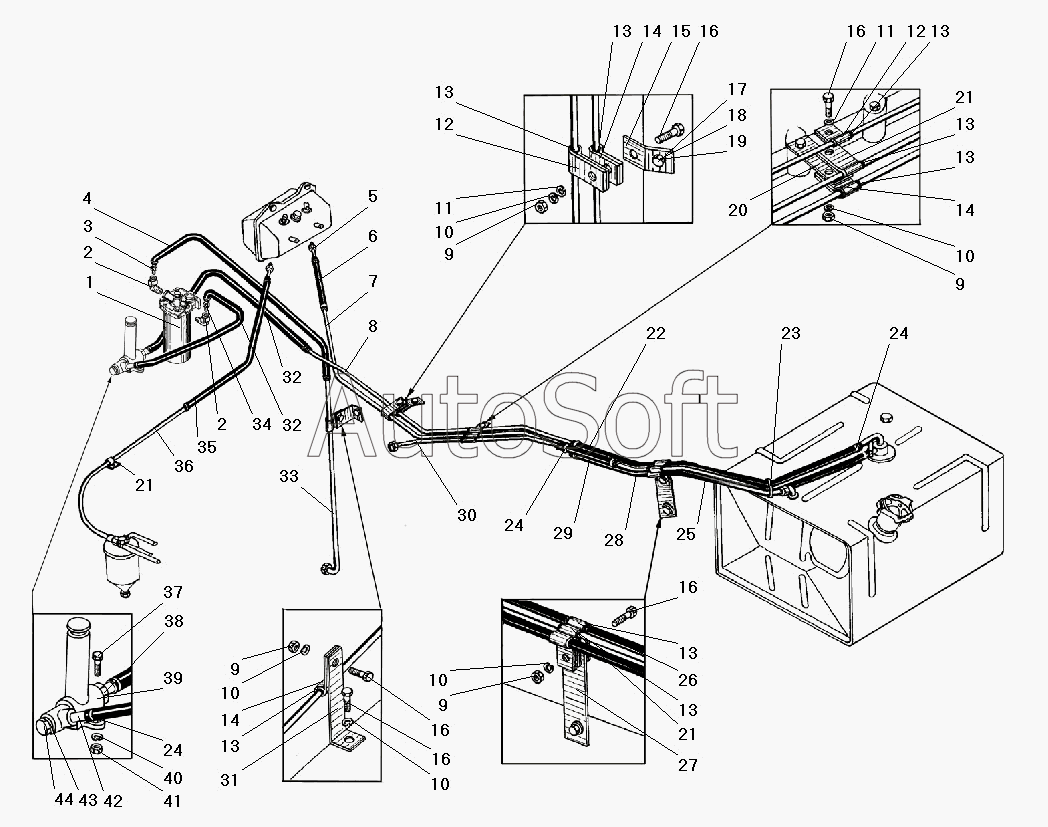

Каталог запасных частей к технике: УралАЗ УРАЛ-5557-40. Трубопроводы и шланги системы питания
42
36
4
35
30
3
38
44
43
33
27
31
26
25
34
2
2
7
8
5
22
28
1
39
15
32
32
6
23
20
13
13
13
13
13
13
13
13
29
16
16
16
16
16
37
17
41
9
9
9
9
11
11
18
40
10
10
10
10
10
19
12
12
21
21
21
14
14
14
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Б | ФГО в сборе | |
| 2 | 5***7 | Угольник | |
| 3 | 4***2 | Штуцер | |
| 4 | 4***9 | Рукав 10х17,5-1,47 L=640 | |
| 5 | 4***2 | Трубка от топливного бачка | |
| 6 | 4***0 | Шланг | |
| 7 | 4***5 | Трубка от топливного бака, вторая | |
| 8 | 4***0 | Трубка от топливного бака, вторая | |
| 9 | 2***9 | Гайка М8-6Н | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 2***9 | Шайба 8 | |
| 12 | 3***9 | Хомут | |
| 13 | 3***3 | Прокладка хомута | |
| 14 | 3***9 | Хомут | |
| 15 | 4***4 | Пластина | |
| 16 | 2***9 | Болт М8-6gх35 | |
| 17 | 2***9 | Болт М10х1,25-6gх25 | |
| 18 | 2***9 | Шайба 10 | |
| 19 | 2***2 | Шайба 10 пружинная | |
| 20 | 3***7 | Кронштейн тройника | |
| 21 | 3***9 | Хомут 9 | |
| 22 | 4***4 | Рукав 12х20-1,6 L=1700 | |
| 23 | 2***8 | Хомут | |
| 24 | 0***0 | Хомут червячный (12-22) | |
| 25 | 4***0 | Трубка от форсунок вторая | |
| 26 | 4***3 | Хомут | |
| 27 | 4***6 | Кронштейн в сборе | |
| 28 | 4***5 | Рукав 10х17,5-1,47 L=1700 | |
| 29 | 4***1 | Шланг соединительный | |
| 30 | 4***0 | Трубка от форсунок первая | |
| 31 | 4***7 | Кронштейн | |
| 32 | 4***9 | Шланг низкого давления | |
| 33 | 4***0 | Трубка к топливоподкачивающему насосу | |
| 34 | 5***5 | Штуцер | |
| 35 | 4***9 | Рукав 10х17,5-1,47 L=300 | |
| 36 | 4***6 | Трубка от ФТО первая | |
| 37 | 2***9 | Болт М6-6gх20 | |
| 38 | 4***2 | Штуцер | |
| 39 | 3***0 | Ручной насос прокачки топлива | |
| 40 | 2***2 | Шайба 6 пружинная | |
| 41 | 2***9 | Гайка М6-6Н | |
| 42 | 4***0 | Труба | |
| 43 | 4***9 | Прокладка уплотнительная | |
| 44 | 4***4 | Болт топливопроводный длиной 30 мм |
