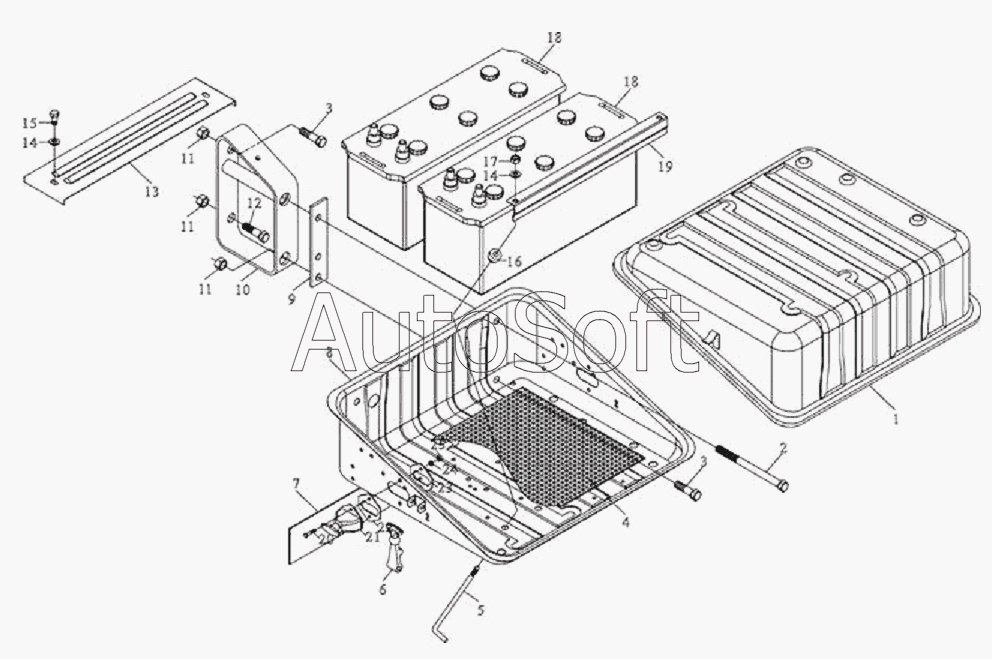

Каталог запасных частей к технике: Тонар-6428 (до 01.2013). Ящик аккумуляторных батарей
1
2
3
3
4
5
6
7
8
9
10
11
11
11
12
13
14
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Крышка ящика аккумуляторных батарей | |
| 2 | Q***0 | Болт | |
| 3 | Q***5 | Болт | |
| 4 | 9***4 | Защитная пластина | |
| 5 | А***3 | Тяга | |
| 6 | 9***1 | Замок фиксатор | |
| 7 | 9***6 | Пластина | |
| 8 | 9***7 | Ящик аккумуляторных батарей | |
| 9 | А***1 | Пластина | |
| 10 | 9***4 | Кронштейн | |
| 11 | Q***6 | Гайка | |
| 12 | Q***0 | Болт | |
| 13 | 9***1 | Крышка | |
| 14 | Q***8 | Шайба | |
| 15 | А***3 | Болт | |
| 16 | 6***1 | Втулка уплотнительная | |
| 17 | Q***8 | Гайка | |
| 18 | 9***4 | Аккумуляторная батарея | |
| 19 | 7***4 | Кронштейн | |
| 20 | Q***5 | Болт | |
| 21 | 9***0 | Выключатель массы | |
| 22 | 9***9 | Прокладка | |
| 23 | D***1 | Прокладка | |
| 24 | Q***8 | Шайба пружинная | |
| 25 | Q***8 | Гайка |
