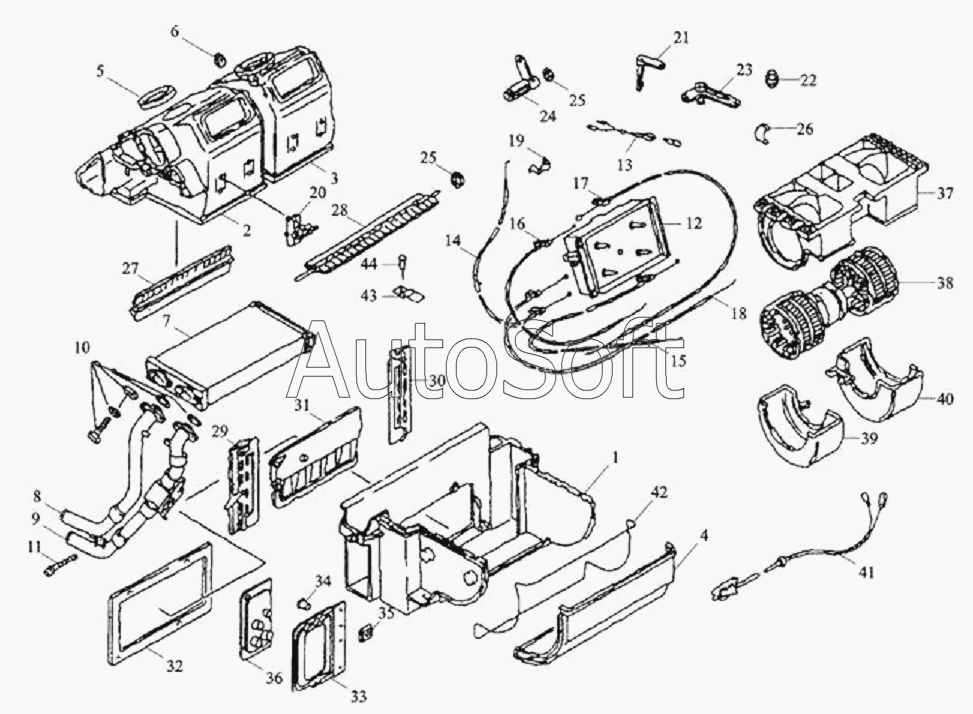

Каталог запасных частей к технике: Тонар-6428 (до 01.2013). Элементы для обогрева и вентиляции
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Крепление кожуха | |
| 2 | 8***9 | Кожух левый | |
| 3 | 8***8 | Кожух правый | |
| 4 | 8***7 | Крышка | |
| 5 | 8***3 | Уплотнитель | |
| 6 | 8***1 | Шайба уплотнительная | |
| 7 | 8***7 | Отопитель | |
| 8 | 8***6 | Трубка теплого воздуха | |
| 9 | 8***3 | Контроль клапана | |
| 10 | 8***5 | Крепление | |
| 11 | 8***1 | Болт | |
| 12 | 8***3 | Блок переключателя | |
| 13 | 8***4 | Лампочка | |
| 14 | 8***7 | Тросик | |
| 15 | 8***3 | Тросик | |
| 16 | 8***4 | Тросик | |
| 17 | 8***5 | Тросик | |
| 18 | 8***6 | Тросик | |
| 19 | 8***1 | Пластина пружинная | |
| 20 | 8***0 | Рычаг | |
| 21 | 8***6 | Рычаг | |
| 22 | 8***4 | Хомут | |
| 23 | 8***6 | Рычаг | |
| 24 | 8***7 | Рычаг | |
| 25 | 8***4 | Шайба-фиксатор | |
| 26 | 8***4 | Хомут | |
| 27 | 8***1 | Распределитель | |
| 28 | 8***3 | Распределитель | |
| 29 | 8***9 | Пластина левая | |
| 30 | 8***0 | Пластина правая | |
| 31 | 8***2 | Вентиляционное отверстие | |
| 32 | 8***1 | Уплотнитель | |
| 33 | 8***7 | Фланец | |
| 34 | 8***8 | Заклепка | |
| 35 | 8***8 | Гайка | |
| 36 | 8***2 | Прокладка | |
| 37 | 8***4 | Кожух вентилятора | |
| 38 | 8***5 | Вентилятор отопителя | |
| 39 | 8***2 | Часть кожуха | |
| 40 | 8***3 | Часть кожуха | |
| 41 | 8***8 | Жгут проводов | |
| 43 | 8***4 | Кронштейн | |
| 44 | 1***1 | Заклепка |
