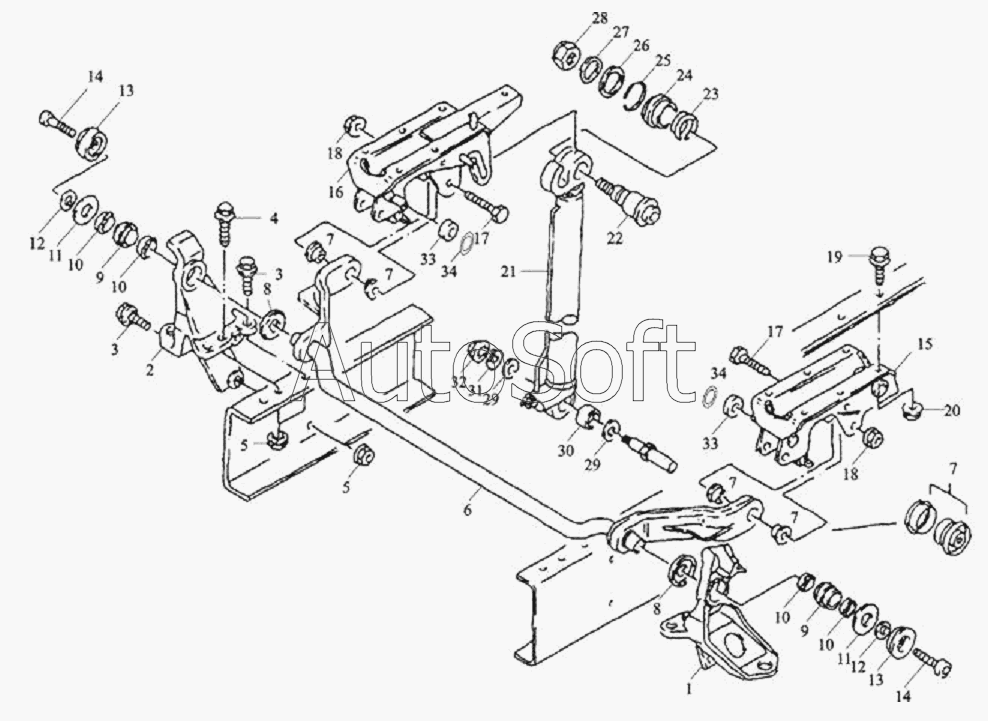

Каталог запасных частей к технике: Тонар-6428 (до 01.2013). Механизм подъёма кабины
1
2
3
3
4
5
5
6
7
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Левый кронштейн передней подвески | |
| 2 | 8***0 | Правый кронштейн передней подвески | |
| 3 | 0***3 | Болт | |
| 4 | 0***5 | Болт | |
| 5 | 0***5 | Гайка | |
| 6 | 8***7 | Тяга | |
| 7 | 8***9 | Пробка | |
| 8 | 0***0 | Шайба | |
| 9 | 8***9 | Подшипник | |
| 10 | 8***8 | Шайба | |
| 11 | 0***5 | Шайба | |
| 12 | 8***7 | Шайба | |
| 13 | 0***1 | Шайба уплотнительная | |
| 14 | 8***1 | Болт | |
| 15 | 8***0 | Кронштейн левый в сборе | |
| 16 | 0***0 | Кронштейн правый в сборе | |
| 17 | 0***7 | Болт | |
| 18 | 0***4 | Гайка | |
| 19 | G***6 | Болт | |
| 20 | 0***7 | Гайка | |
| 21 | 8***9 | Цилиндр гидравлический | |
| 22 | 8***4 | Болт | |
| 23 | 8***4 | Пружина | |
| 24 | 8***4 | Шайба | |
| 25 | 8***0 | Шайба фиксатор | |
| 26 | 8***7 | Шайба | |
| 27 | 8***6 | Шайба | |
| 28 | 0***7 | Болт | |
| 29 | 8***3 | Шайба | |
| 30 | 8***7 | Шайба уплотнительная | |
| 31 | 8***5 | Шайба | |
| 32 | 0***1 | Гайка | |
| 33 | 8***4 | Шайба | |
| 34 | 0***7 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
