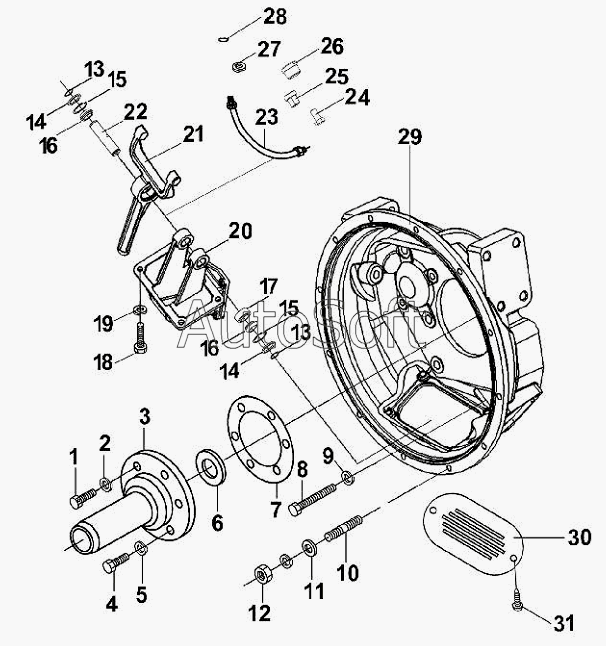

Каталог запасных частей к технике: Тонар-6428 (до 01.2013). Корпус сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт | |
| 2 | G***6 | Шайба | |
| 3 | J***4 | Крышка подшипника первичного вала | |
| 4 | G***6 | Болт | |
| 5 | G***6 | Шайба | |
| 6 | F***1 | Сальник | |
| 7 | 1***1 | Прокладка первичного вала | |
| 8 | G***6 | Болт | |
| 9 | G***6 | Шайба | |
| 10 | С***6 | Шпилька | |
| 11 | G***6 | Шпилька | |
| 12 | G***0 | Стопорная гайка | |
| 13 | Q***5 | Кольцо | |
| 14 | J***1 | Пыльник | |
| 15 | Q***2 | Стопорное кольцо | |
| 16 | J***2 | Втулка вилки | |
| 17 | G***5 | Подшипник | |
| 18 | Q***5 | Болт | |
| 19 | Q***2 | Шайба | |
| 20 | J***7 | Кронштейн вилки разделителя | |
| 21 | J***6 | Вилка разделителя | |
| 22 | J***3 | Вилка разделителя | |
| 23 | J***3 | Топливопровод | |
| 24 | J***1 | Соединительный шланг | |
| 25 | J***5 | Стакан | |
| 26 | J***4 | Крышка стакана | |
| 27 | Q***0 | Шайба пружинная | |
| 28 | Q***3 | Уплотнительное кольцо | |
| 29 | 1***7 | Корпус сцепления | |
| 30 | С***6 | Крышка | |
| 31 | Q***2 | Болт |
