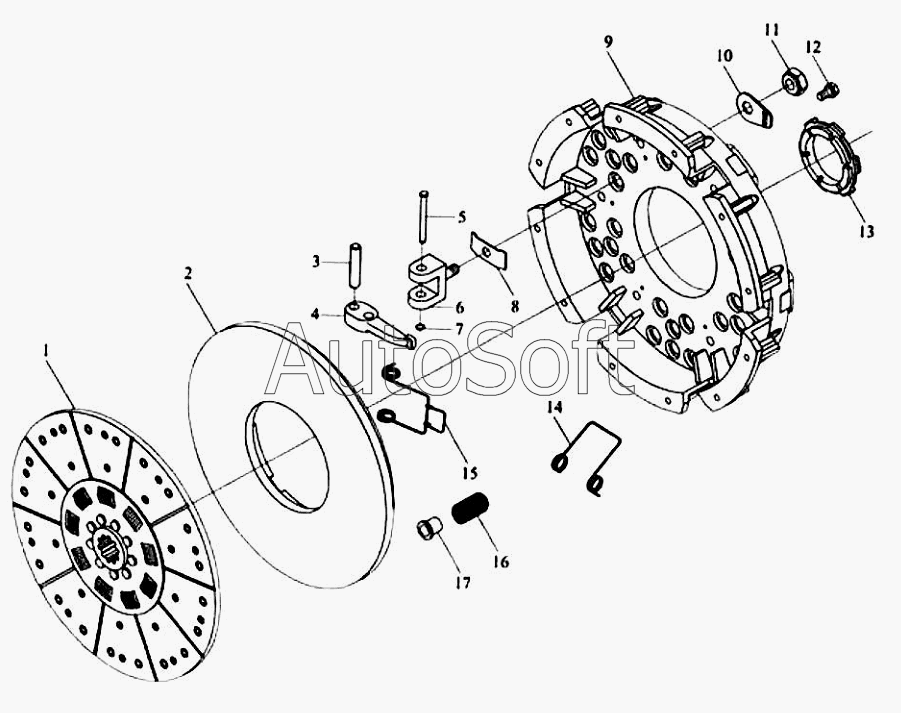

Каталог запасных частей к технике: Тонар-6428 (до 01.2013). Сцепление в сборе
2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ведомый диск в сборе | |
| 2 | 1***6 | Диск в сборе | |
| 2 | В***3 | Диск | |
| 3 | В***0 | Вал | |
| 4 | В***0 | Вал | |
| 5 | В***4 | Вал | |
| 6 | В***8 | Вилка | |
| 7 | Q***0 | Кольцо | |
| 8 | В***7 | Лист пружины | |
| 9 | В***5 | Кожух | |
| 10 | В***3 | Замок | |
| 11 | В***2 | Гайка | |
| 12 | В***9 | Болт | |
| 13 | В***2 | Кольцо упорное | |
| 14 | В***4 | Пружина | |
| 15 | В***1 | Пружина в сборе | |
| 16 | В***6 | Пружина | |
| 17 | В***7 | Втулка |
