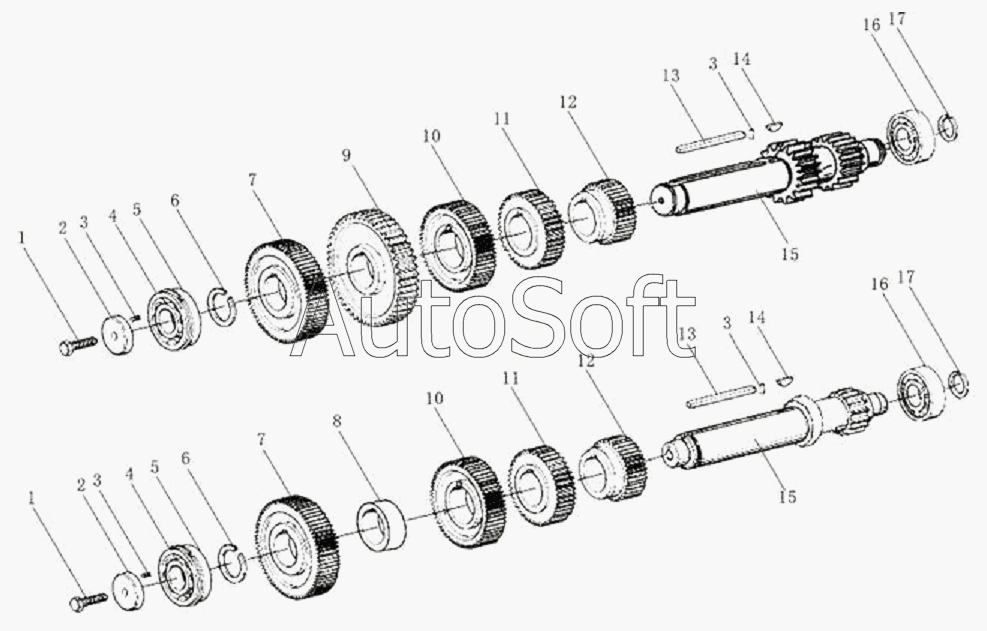

Каталог запасных частей к технике: Тонар-6428 (до 01.2013). Промежуточный вал в сборе
10
10
9
8
17
17
16
16
15
15
14
14
13
13
12
12
11
11
7
7
6
6
5
5
4
4
3
3
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| RТ11509С | R***С | Коробка перемены передач в сборе | |
| АС01004 | А***4 | Правый промежуточный вал | |
| АС01005 | А***5 | Левый промежуточный вал | |
| 1 | G***6 | Болт | |
| 2 | 1***8 | Отражатель | |
| 3 | G***6 | Фиксатор | |
| 4 | 3***Y | Подшипник | |
| 5 | С***1 | Шайба | |
| 6 | 1***8 | Кольцо стопорное | |
| 7 | 1***2 | Шестерня привода | |
| 8 | C***5 | Промежуточная втулка | |
| 9 | C***6 | Шестерня промежуточного вала | |
| 10 | 1***9 | Шестерня третьей передачи | |
| 11 | 1***1 | Шестерня второй передачи | |
| 12 | 1***3 | Шестерня первой передачи | |
| 13 | 1***3 | Фиксатор | |
| 14 | Х***Е | Шпонка | |
| 15 | 1***9 | Вал промежуточный | |
| 16 | 1***Е | Подшипник | |
| 17 | 1***7 | Кольцо стопорное |
