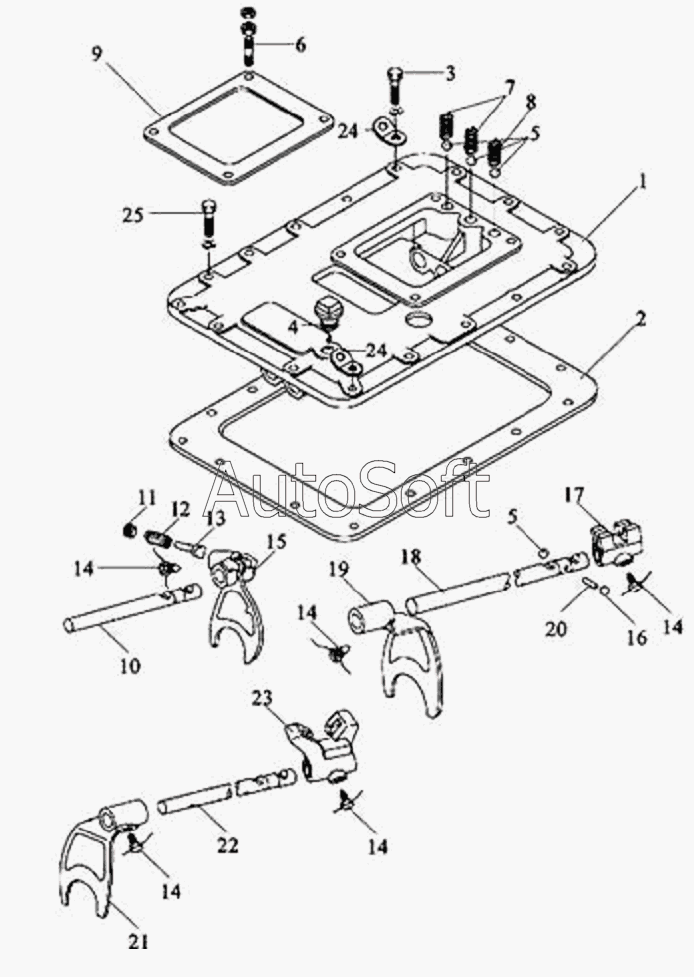

Каталог запасных частей к технике: Тонар-6428 (до 01.2013). Механизм переключения передач
А-С02002
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А-С02002 | А***2 | Механизм переключения передач | |
| 1 | F***0 | Верхняя крышка | |
| 2 | 1***8 | Прокладка | |
| 3 | G***6 | Болт | |
| 4 | Г***а | Гайка | |
| 5 | Ш***а | Шарик фиксатора | |
| 6 | 1***6 | Шпилька | |
| 7 | F***5 | Пружина | |
| 8 | F***4 | Пружина | |
| 9 | 1***2 | Прокладка | |
| 10 | 1***2 | Шток вилки | |
| 11 | 8***8 | Гайка | |
| 12 | 8***4 | Пружина | |
| 13 | F***1 | Болт | |
| 14 | 3***0 | Винт | |
| 15 | F***4 | Вилка пониженной передачи заднего хода | |
| 16 | Ш***к | Шарик | |
| 17 | F***8 | Блок 1/2 и 5/6 передачи | |
| 18 | 1***3 | Шток вилки 1/2 и 5/6 передачи | |
| 19 | 1***5 | Механизм 1/2, 5/6 передач в сборе | |
| 20 | 1***4 | Фиксатор | |
| 21 | 1***6 | Механизм 3/4, 7/8 передач в сборе | |
| 22 | 1***3 | Шток вилки 3/4 и 7/8 передачи | |
| 23 | F***9 | Рычаг переключения передач 3/4 и 7/8 | |
| 24 | 2***5 | Кронштейн | |
| 25 | Г***а | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
