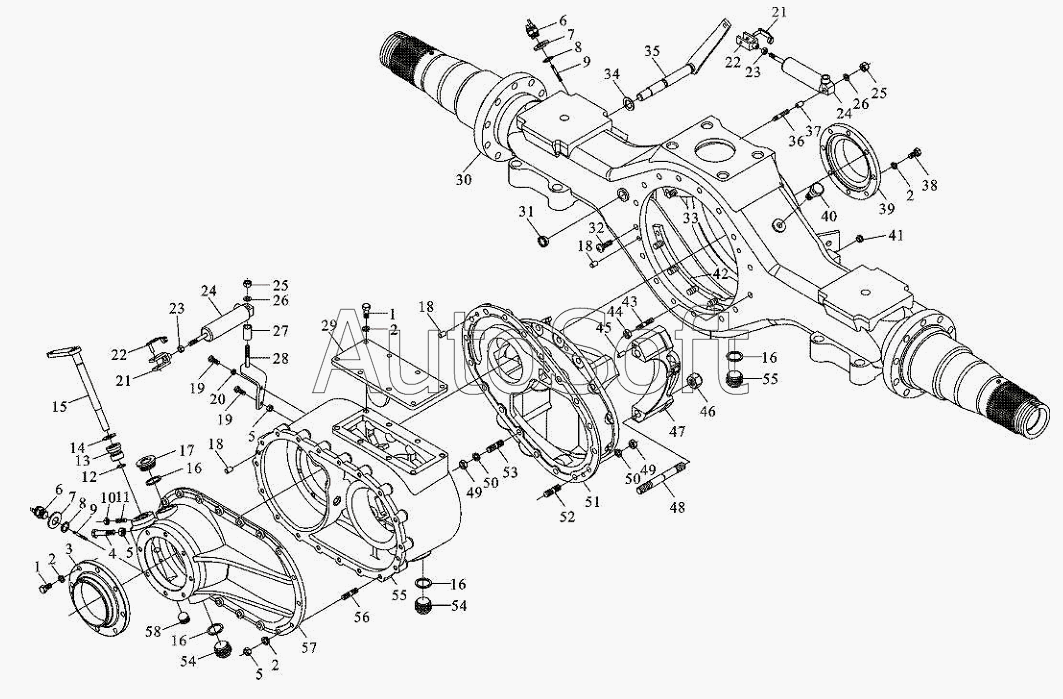

Каталог запасных частей к технике: Тонар-6428 (до 01.2013). Кожух среднего моста
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
49
50
50
51
52
53
54
54
55
55
56
57
58
16
16
16
16
2
2
2
2
3
4
5
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
1
1
17
18
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Болт | |
| 2 | Q***0 | Шайба пружинная | |
| 3 | 9***5 | Крышка | |
| 4 | 1***7 | Болт | |
| 5 | 1***5 | Гайка | |
| 6 | 2***0 | Датчик | |
| 7 | Q***8 | Уплотнительная шайба | |
| 8 | Q***5 | Шайба | |
| 9 | 6***8 | Шпилька | |
| 10 | 1***0 | Гайка | |
| 11 | 1***2 | Шпилька GВ75-85-М 18х20 Zn | |
| 12 | 1***2 | Шайба | |
| 13 | 1***7 | Втулка | |
| 14 | 1***2 | Кольцо уплотнительное | |
| 15 | 1***6 | Рычаг блокировки дифференциала | |
| 16 | А***1 | Шайба уплотнительная | |
| 17 | D***0 | Пробка | |
| 18 | 1***6 | Штифт | |
| 19 | 1***5 | Болт | |
| 20 | 1***2 | Шайба пружинная | |
| 21 | 1***8 | Вилка | |
| 22 | 1***5 | Замок ЕS | |
| 23 | 1***1 | Гайка | |
| 24 | 1***8 | Рабочий цилиндр | |
| 25 | 1***1 | Гайка | |
| 26 | 1***7 | Шайба | |
| 27 | 1***2 | Втулка | |
| 28 | 1***6 | Кронштейн в сборе | |
| 29 | 1***8 | Крышка | |
| 30 | 9***8 | Блок среднего моста | |
| 31 | 9***0 | Пробка | |
| 32 | Q***0 | Винт | |
| 33 | 9***7 | Полукольцо крепежное | |
| 34 | 6***5 | Кольцо уплотнительное | |
| 35 | 9***5 | Рычаг в сборе | |
| 36 | Q***3 | Шпилька | |
| 37 | 6***4 | Втулка | |
| 38 | Q***5 | Болт | |
| 39 | 9***1 | Гнездо подшипника | |
| 40 | 9***6 | Атмосферный клапан | |
| 41 | 9***1 | Пробка | |
| 42 | 9***6 | Полукольцо крепежное | |
| 43 | 9***1 | Шпилька | |
| 44 | 9***7 | Гайка | |
| 45 | Q***0 | Фиксатор | |
| 46 | 9***9 | Гайка | |
| 47 | 9***2 | Крышка | |
| 48 | Q***0 | Шпилька | |
| 49 | Q***2 | Гайка | |
| 50 | Q***2 | Шайба пружинная | |
| 51 | 9***9 | Кожух редуктора | |
| 52 | Q***3 | Гайка | |
| 53 | Q***3 | Гайка | |
| 54 | 5***5 | Пробка | |
| 55 | 9***9 | Картер редуктора | |
| 56 | Q***3 | Шпилька | |
| 57 | 9***4 | Передняя крышка | |
| 58 | 9***9 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
