Каталог запасных частей к технике: Тонар-9523 (вариант) (до 01.2013). Ось с тормозами 9523-2410012
40
28
28
28
28
29
29
30
31
30
32
33
34
35
36
37
38
38
39
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
6
7
8
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26

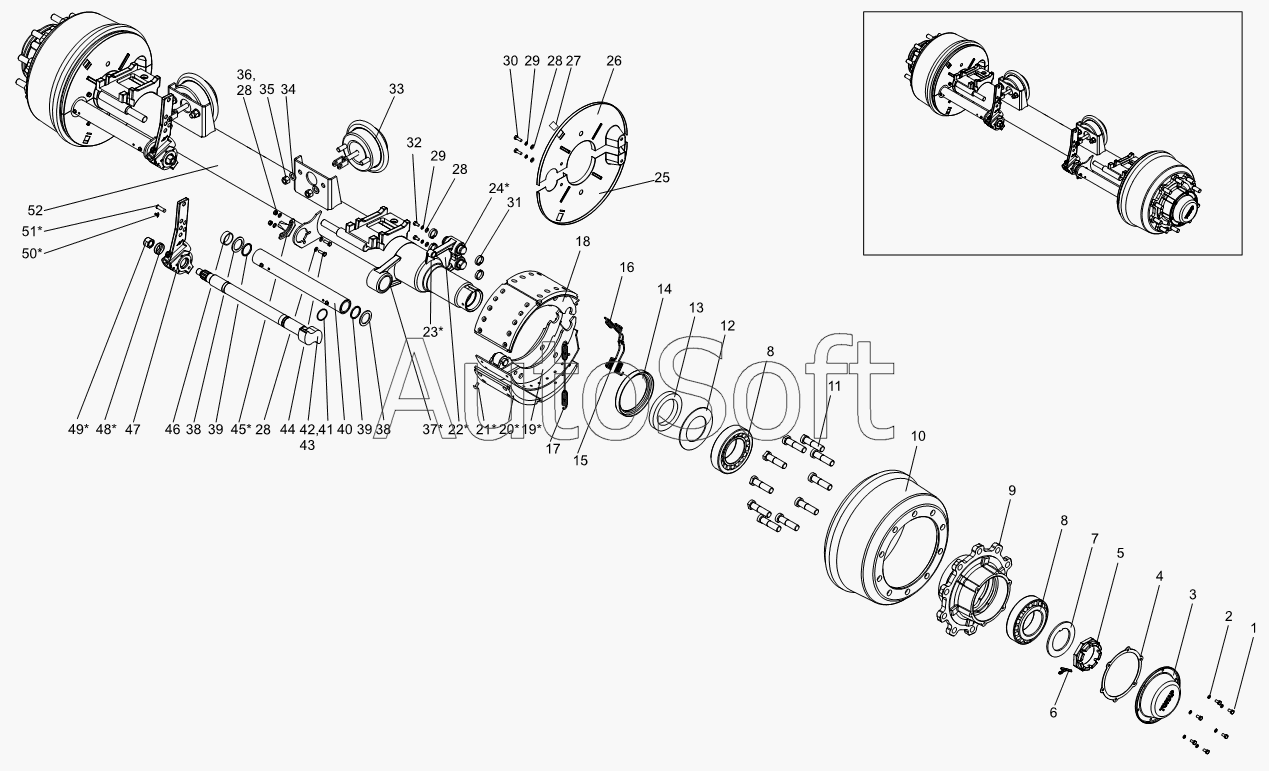

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Болт М8х25 | |
| 2 | 1***8 | Шайба 8.65Г ГОСТ 6402-70 | |
| 3 | 4***8 | Крышка ступицы 9042-3104092 | |
| 4 | 9***4 | Прокладка | |
| 5 | 4***6 | Гайка 9042-3104076 | |
| 6 | 1***0 | Шплинт 8x50 | |
| 7 | 9***9 | Шайба стопорная | |
| 8 | 4***1 | Подшипник 7520А | |
| 9 | 5***9 | Ступица 9042-3104015 | |
| 10 | 5***3 | Барабан тормозной GRANDTECH | |
| 11 | 1***1 | Болт колесный 9042-3104050 | |
| 12 | 9***7 | Шайба упорная | |
| 13 | 4***0 | Кольцо упорное 9042-3104095 | |
| 14 | 4***4 | Манжета 1.2-150x180-1 | |
| 15 | 1***4 | Пружина колодок 05.397.58.03.0 | |
| 16 | 1***6 | Пружина стяжная 03.397.33.07.0 | |
| 17 | 1***5 | Пружина стяжная 03.397.33.06.0 | |
| 18 | 2***1 | Колодка с накладками 05.091.46.14.0 | |
| 19 | 0***0 | Накладка тормозная | |
| 20 | 1***2 | Накладка тормозная 420x180 | |
| 21 | 1***0 | Заклёпка d8x20 | |
| 22 | 2***6 | Головка суппорта 9042-3502015-20 | |
| 23 | 4***9 | Кронштейн датчика 9042-3538110 | |
| 24 | 9***0 | Ось колодки | |
| 25 | 2***2 | Щит грязезащитный левый | |
| 26 | 2***3 | Щит грязезащитный правый | |
| 27 | 9***4 | Заглушка | |
| 28 | 1***8 | Шайба 8 | |
| 29 | 1***8 | Шайба 8.65Г ГОСТ 6402-70 | |
| 30 | 1***0 | Болт М8х25 | |
| 30 | 1***4 | Пружина колодок 05.397.58.03.0 | |
| 31 | 2***6 | Вкладыш 03.188.02.02.0 | |
| 32 | 1***1 | Болт М8х16 ГОСТ 7805-70 | |
| 33 | 5***1 | Камера тормозная Т24 | |
| 34 | 1***6 | Шайба 16 | |
| 35 | 1***9 | Гайка М16х1,5 | |
| 36 | 1***8 | Гайка М8 | |
| 37 | 2***6 | Головка суппорта 9042-3502015-20 | |
| 38 | 9***5 | Шайба | |
| 39 | 2***5 | Кольцо резиновое 042-050-46 | |
| 40 | 9***0 | Опора разжимного кулака | |
| 41 | 2***2 | Кольцо стопорное 02.5676.01.0 | |
| 42 | 1***9 | Кулак разжимной L=603 мм. 05.097.05.48.3 | |
| 43 | 2***2 | Кулак разжимной L=603 мм. 05.097.05.47.3 | |
| 44 | 1***0 | Болт М8х25 | |
| 45 | К***н | Кронштейн регулятора зазора | |
| 46 | 9***8 | Втулка | |
| 47 | 1***5 | Регулировочный рычаг | |
| 48 | 0***1 | Чашка | |
| 49 | 2***6 | ГайкаМ22х1,5 03.260.14.08.0 | |
| 50 | 3***5 | Шплинт 3,2x25 | |
| 51 | П***ц | Палец | |
| 52 | 9***0 | Балка оси |
