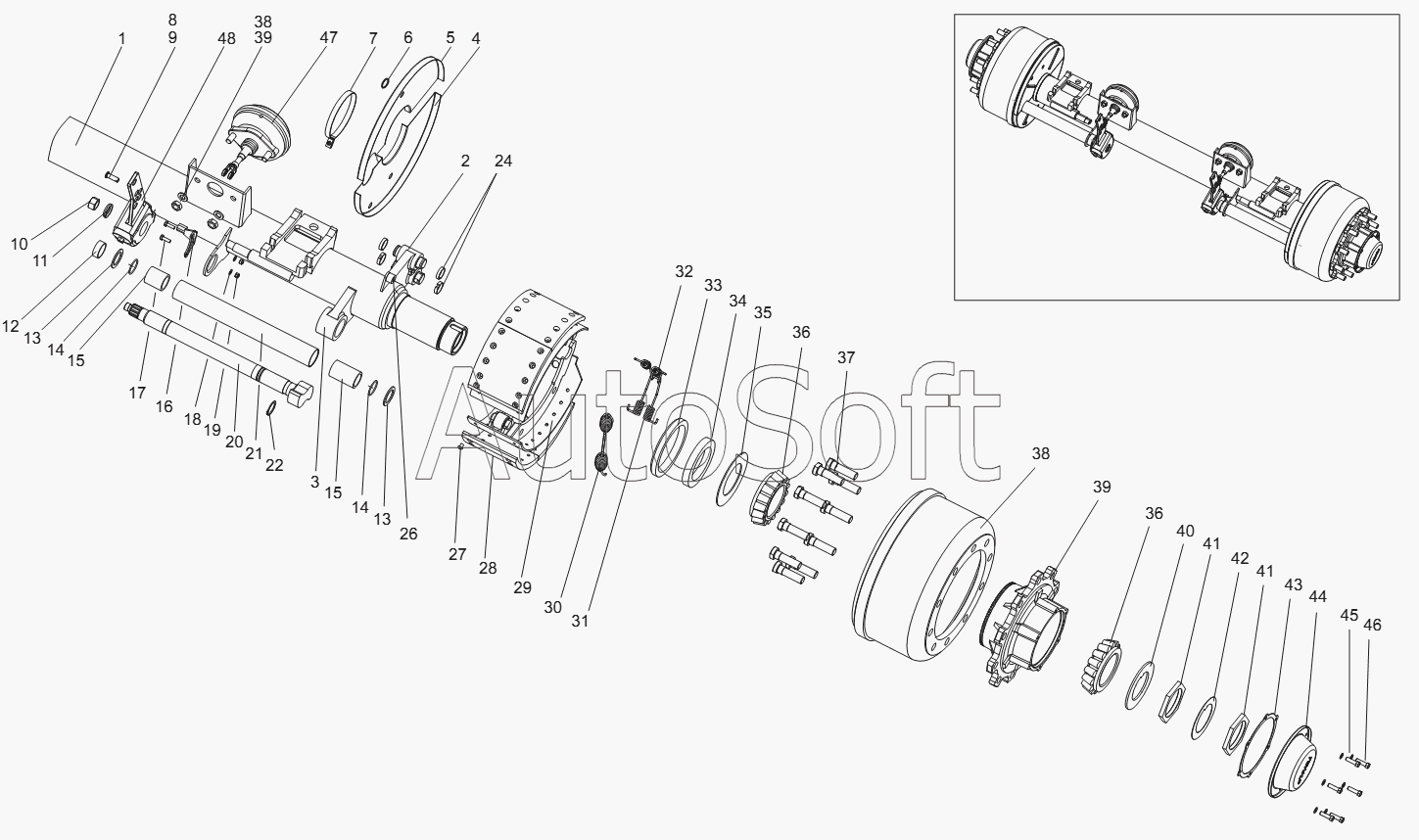

Каталог запасных частей к технике: Тонар-9746 (2012). Ось с тормозами 9042-2410011
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
24
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Балка оси | |
| 2 | 9***0 | Основание суппорта | |
| 3 | 2***6 | Головка суппорта 9042-3502015-20 | |
| 4 | 9***0 | Щит грязезащитный | |
| 5 | 9***0 | Щит грязезащитный | |
| 6 | 9***4 | Заглушка | |
| 7 | 4***1 | Хомут червячный 130-165 | |
| 8 | О***5 | Палец 12x40 | |
| 9 | 4***6 | Шплинт 4x36 | |
| 10 | 2***6 | ГайкаМ22х1,5 03.260.14.08.0 | |
| 11 | 0***1 | Чашка | |
| 12 | 9***4 | Втулка | |
| 13 | 9***5 | Шайба | |
| 14 | 2***5 | Кольцо резиновое 042-050-46 | |
| 15 | 4***7 | Втулка 9042-3502234 фторопласт. | |
| 16 | К***н | Кронштейн регулятора зазора | |
| 17 | 1***0 | Болт М8х25 | |
| 18 | 1***8 | Шайба 8 | |
| 19 | 1***8 | Гайка М8 | |
| 20 | 2***2 | Кулак разжимной L=603 мм. 05.097.05.47.3 | |
| 21 | 9***0 | Труба ф57хЗ,5мм | |
| 22 | 2***2 | Кольцо стопорное 02.5676.01.0 | |
| 23 | 1***9 | Кулак разжимной L=603 мм. 05.097.05.48.3 | |
| 24 | 2***6 | Вкладыш 03.188.02.02.0 | |
| 26 | 4***9 | Кронштейн датчика 9042-3538110 | |
| 27 | 1***0 | Заклёпка d8x20 | |
| 28 | 0***0 | Накладка тормозная | |
| 29 | 0***0 | Накладка тормозная | |
| 30 | 2***7 | Пружина | |
| 31 | 2***8 | Пружина 03.397.33.06.0 | |
| 32 | 2***1 | Пружина 03.397.33.07.0 | |
| 33 | 4***4 | Манжета 1.2-150x180-1 | |
| 34 | 4***0 | Кольцо упорное 9042-3104095 | |
| 35 | 9***7 | Шайба защитная | |
| 36 | 4***5 | Подшипник 7520А- без нар. кольца | |
| 37 | 1***5 | Болт колесный | |
| 38 | 5***1 | Барабан тормозной EKU 4056 | |
| 39 | 9***0 | Ступица | |
| 40 | 9***7 | Шайба упорная | |
| 41 | 9***6 | Гайка | |
| 42 | 9***9 | Шайба стопорная | |
| 43 | 9***4 | Прокладка | |
| 44 | 9***2 | Крышка | |
| 45 | 1***8 | Шайба 8Т ГОСТ 6402-70 | |
| 46 | 1***1 | Болт М8х16 ГОСТ 7805-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
