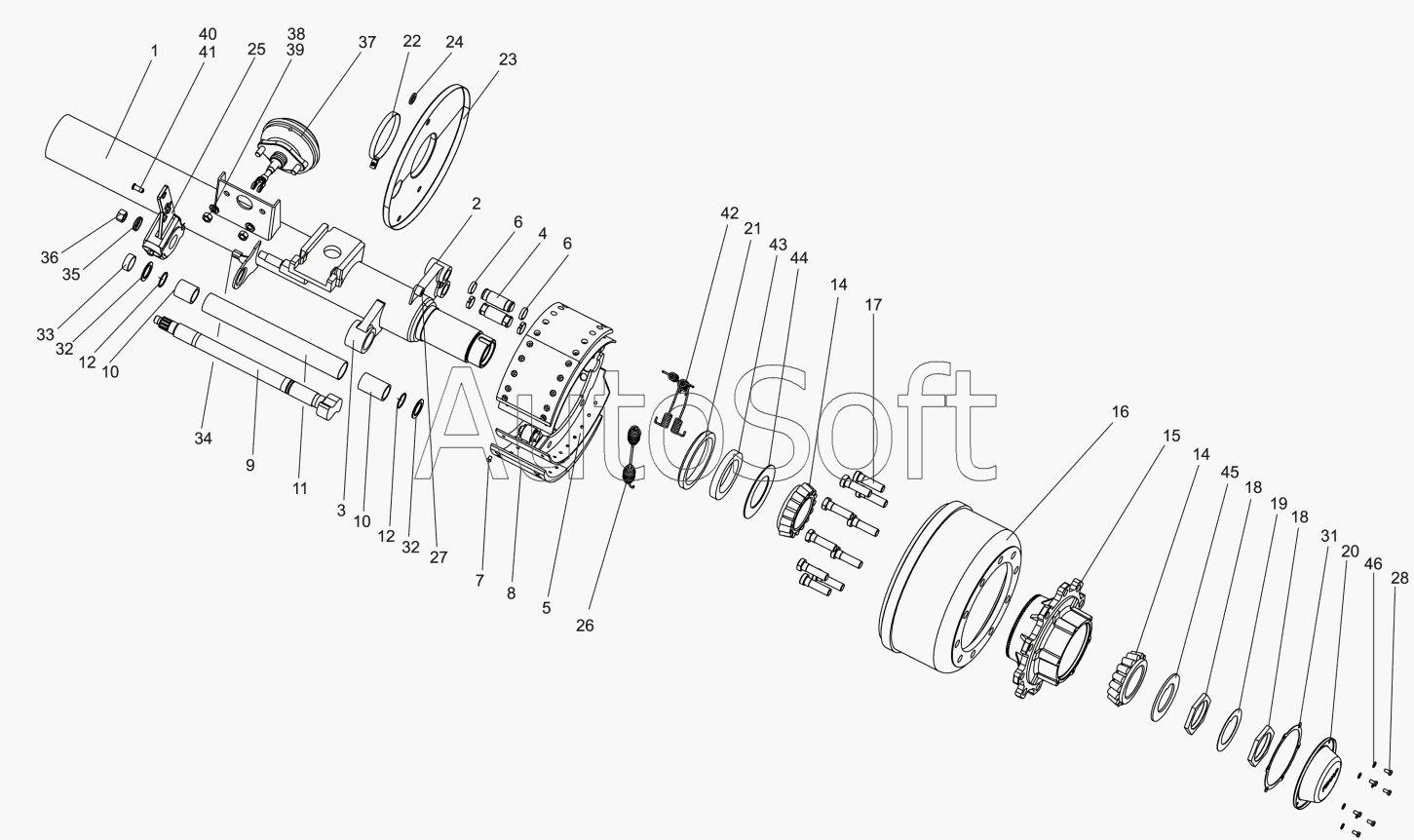

Каталог запасных частей к технике: Тонар-95234 (2012). Ось с тормозами (BPW), балка 140мм "ТОНАР" выпуска с 04.2007 г. по 06.2008г.
1
2
3
4
5
6
6
7
8
9
10
10
11
12
12
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
31
32
32
33
36
37
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Балка оси | |
| 2 | 9***0 | Основание суппорта 0927002297 | |
| 3 | 9***0 | Головка суппорта 0927002296 | |
| 4 | 9***0 | Ось колодки 1284000251 | |
| 5 | 2***1 | Колодка с накладками 05.091.46.14.0 | |
| 6 | 2***6 | Вкладыш 03.188.02.02.0 | |
| 7 | 8***9 | Заклепка 1285000821 | |
| 8 | 4***1 | Тормозная накладка | |
| 9 | 2***9 | Разжимной кулак | |
| 10 | 4***7 | Втулка 9042-3502234 фторопласт. | |
| 11 | 9***0 | Труба ф57хЗ,5мм | |
| 12 | 2***5 | Кольцо резиновое 042-050-46 | |
| 14 | 4***5 | Подшипник 7520А - без наружнего кольца | |
| 15 | 0***2 | Ступица | |
| 16 | 5***1 | Барабан тормозной EKU 4056 | |
| 17 | 1***5 | Болт колесный | |
| 18 | 9***6 | Гайка | |
| 19 | 9***9 | Шайба стопорная | |
| 20 | 9***2 | Крышка | |
| 21 | 4***4 | Манжета 1.2-150x180-1 | |
| 22 | 4***1 | Хомут червячный 130-165 | |
| 23 | 9***0 | Щит грязезащитный но оси 9042 | |
| 24 | 9***4 | Заглушка | |
| 25 | 1***5 | Регулировочный рычаг | |
| 26 | 2***7 | Пружина | |
| 27 | 4***9 | Кронштейн датчика 9042-3538110 | |
| 28 | 1***1 | Болт М8х16 ГОСТ 7805-70 | |
| 31 | 9***4 | Прокладка | |
| 32 | 9***5 | Шайба | |
| 33 | 9***4 | Втулка | |
| 36 | 2***6 | ГайкаМ22х1,5 03.260.14.08.0 | |
| 37 | 5***5 | Тормозная камера/с энергоак. | |
| 42 | 2***1 | Пружина колодок двойная | |
| 43 | 4***0 | Кольцо упорное 9042-3104095 | |
| 44 | 9***7 | Шайба защитная | |
| 45 | 9***7 | Шайба упорная | |
| 46 | 1***8 | Шайба 8 |
