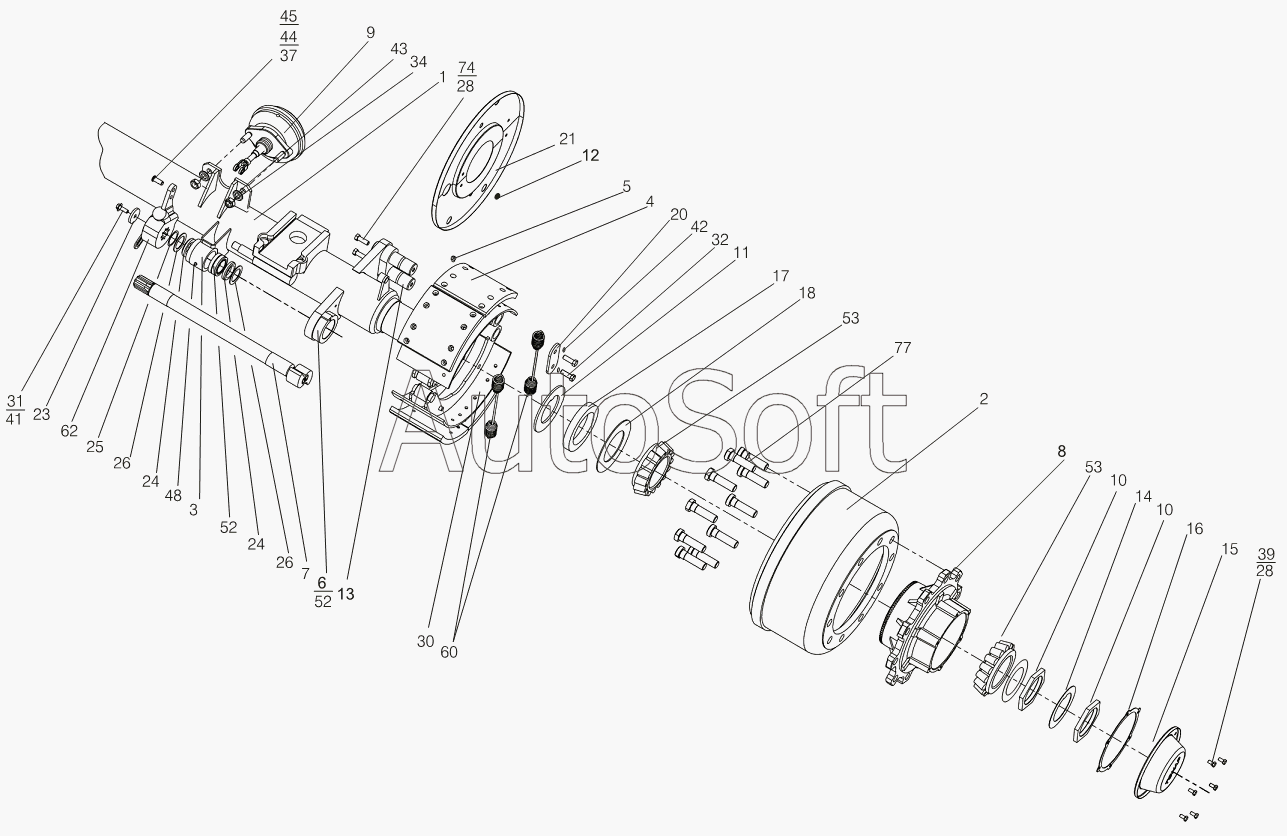

Каталог запасных частей к технике: Тонар-95234 (2012). Ось с тормозами (180мм) "ТОНАР" выпуска с 10.2005 г. по 04.2007г.
45
25
26
26
28
28
31
32
34
37
39
41
42
44
24
24
48
52
52
53
53
60
62
74
77
11
2
3
4
5
6
7
7
8
9
10
10
1
12
13
14
15
16
17
18
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Балка оси | |
| 2 | 5***1 | Барабан тормозной EKU 4056 | |
| 3 | 9***0 | Корпус опоры разжимного кулака | |
| 4 | 9***0 | Колодка с накладками | |
| 5 | 1***0 | Заклёпка d8x20 | |
| 6 | 9***5 | Головка суппорта | |
| 7 | 9***0 | Кулак разжимной | |
| 7 | 9***0 | Кулак разжимной | |
| 8 | 9***2 | Ступица | |
| 9 | 9***0 | Камера тормозная с удлиннителем | |
| 10 | 9***6 | Гайка | |
| 11 | 9***7 | Шайба упорная | |
| 12 | 2***3 | Заглушка | |
| 13 | 9***0 | Ось колодки | |
| 14 | 9***9 | Шайба стопорная | |
| 15 | 9***2 | Крышка | |
| 16 | 9***4 | Прокладка | |
| 17 | 9***5 | Кольцо упорное | |
| 18 | 9***7 | Шайба защитная | |
| 20 | 9***3 | Пластина | |
| 21 | 9***3 | Щит тормозной | |
| 23 | 9***5 | Шайба | |
| 24 | 9***8 | Шайба | |
| 25 | 9***1 | Прокладка регулировочная | |
| 26 | 9***3 | Шайба защитная | |
| 28 | 1***1 | Болт М8х16 ГОСТ 7805-70 | |
| 31 | 1***0 | Болт М10х25 | |
| 32 | 1***5 | Болт М12х35 | |
| 34 | 1***9 | Гайка М16х1,5 | |
| 37 | 1***2 | Шайба 12Т | |
| 39 | 1***8 | Шайба 8Т ГОСТ 6402-70 | |
| 41 | 1***0 | Шайба 10Т ГОСТ 6402-70 | |
| 42 | 1***2 | Шайба 12Т | |
| 44 | 1***6 | Шплинт 4х36 | |
| 45 | 2***0 | Палец 12х40 | |
| 48 | 2***0 | Масленка 1.3Ц6.ХР | |
| 49 | 4***9 | Манжета 1,2-40х62-3 | |
| 51 | 4***1 | Кольцо 038-044-36-2-3 | |
| 52 | 4***2 | Подшипник ШС 40К | |
| 53 | 4***5 | Подшипник 7520А - без наружнего кольца | |
| 54 | 4***4 | Манжета 1.2-150x180-1 | |
| 60 | 4***4 | Пружина колодок 54326-3501034 | |
| 62 | 4***1 | Рычаг регулировочный HALDEX 100 001 021 | |
| 74 | 1***8 | Шайба 8 | |
| 77 | 9***0 | Болт колесный |
