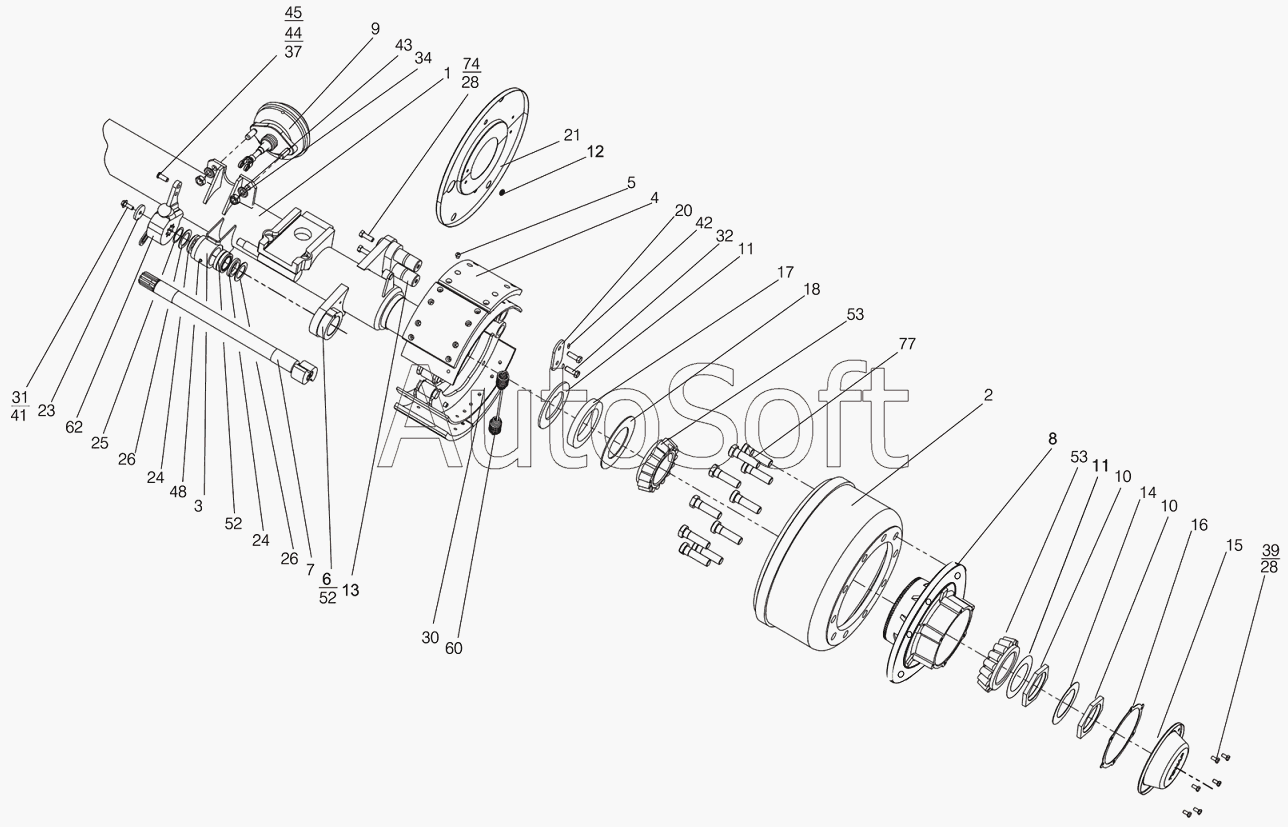

Каталог запасных частей к технике: Тонар-95234 (2012). Ось с тормозами (200мм), балка 127 мм "ТОНАР" выпуска до 10.2005г.
45
25
26
26
28
28
31
32
34
37
39
41
42
44
24
24
48
52
52
53
53
60
62
74
77
11
11
2
3
4
5
6
7
7
8
9
10
10
1
12
13
14
15
16
17
20
21
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Балка оси | |
| 2 | 9***0 | Барабан тормозной 0927002069 | |
| 3 | 1***0 | Корпус опоры разжимного кулака | |
| 4 | 9***5 | Накладка тормозная 4591254290 | |
| 5 | 1***1 | Заклепка | |
| 6 | 1***0 | Суппорт | |
| 7 | 9***0 | Кулак разжимной | |
| 7 | 9***1 | Кулак разжимной | |
| 8 | 9***5 | Ступица | |
| 9 | 9***0 | Камера тормозная с удлиннителем 5512300061 | |
| 10 | 9***6 | Гайка | |
| 11 | 9***7 | Шайба упорная | |
| 12 | 1***3 | Заглушка 2108-3724330 | |
| 13 | 9***2 | Ось колодки | |
| 14 | 9***9 | Шайба стопорная | |
| 15 | 9***0 | Крышка ступицы | |
| 16 | 9***4 | Прокладка | |
| 17 | 9***5 | Кольцо упорное | |
| 20 | 9***3 | Пластина | |
| 21 | 9***2 | Щит тормозной | |
| 21 | 9***3 | Щит тормозной | |
| 23 | 9***5 | Шайба | |
| 24 | 9***8 | Шайба | |
| 25 | 9***1 | Прокладка регулировочная | |
| 26 | 9***3 | Шайба защитная | |
| 28 | 1***1 | Болт М8х16 ГОСТ 7805-70 | |
| 31 | 1***0 | Болт М10х25 | |
| 32 | 1***5 | Болт М12х35 | |
| 34 | 1***9 | Гайка М16х1,5 | |
| 37 | 1***2 | Шайба 12Т | |
| 39 | 1***8 | Шайба 8Т | |
| 41 | 1***0 | Шайба 10Т | |
| 42 | 1***2 | Шайба 12Т | |
| 44 | 1***6 | Шплинт 4х36 | |
| 45 | 2***0 | Палец 12х40 | |
| 48 | 2***0 | Масленка 1.3Ц6.ХР | |
| 49 | 4***9 | Манжета 1,2-40х62-3 | |
| 51 | 4***1 | Кольцо 038-044-36-2-3 | |
| 52 | 4***2 | Подшипник ШС 40К | |
| 53 | 4***3 | Подшипник ролик. 7522А | |
| 54 | 4***0 | Манжета 2.2-180х220-3 | |
| 60 | 4***4 | Пружина колодок 54326-3501034 | |
| 62 | 4***1 | Рычаг регулировочный HALDEX 100 001 021 | |
| 74 | 1***8 | Шайба 8 | |
| 77 | 9***1 | Болт колесный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
