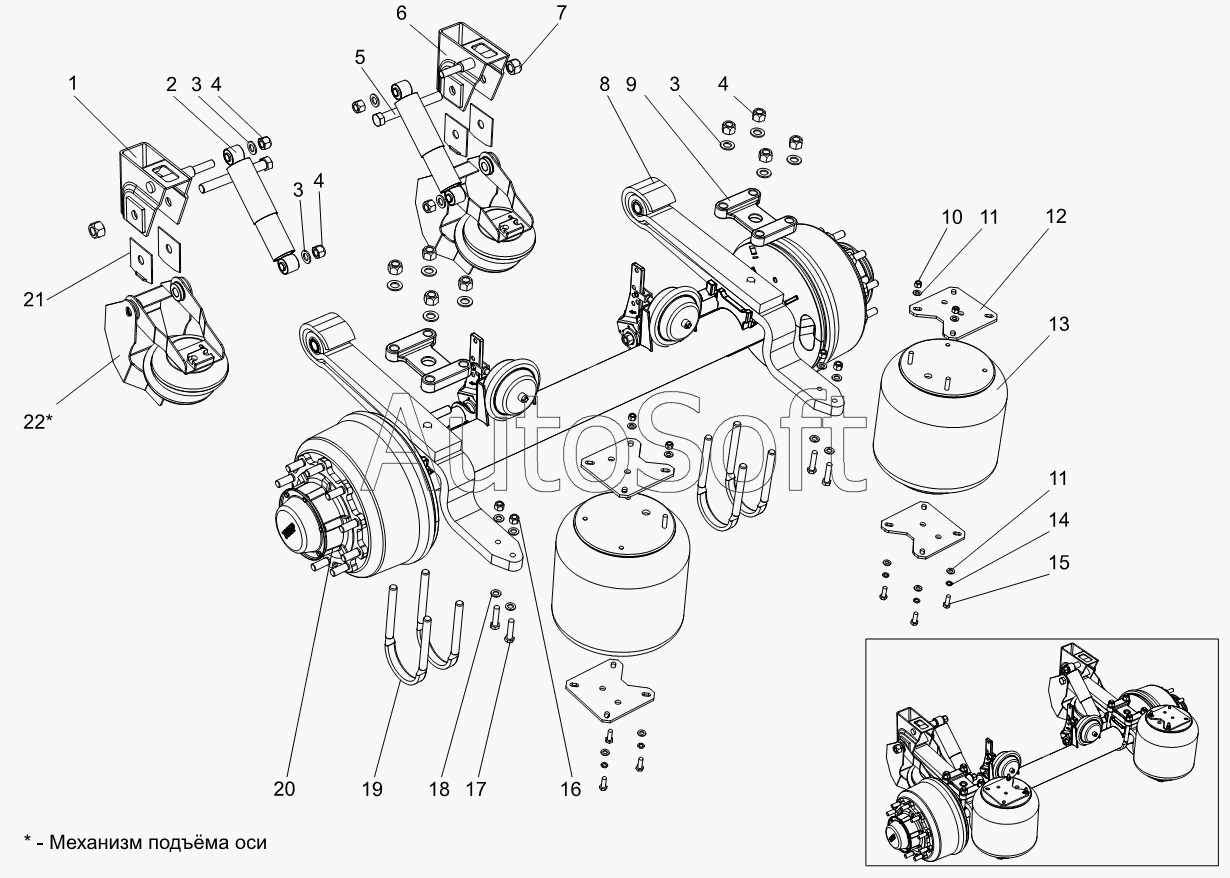

Каталог запасных частей к технике: Тонар-95234 (2012). Ось с рессорами
1
2
3
3
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Кронштейн рессоры с механизмом подъёма | |
| 2 | 4***8 | Амортизатор П 50.1.2905005 (ПААЗ) | |
| 3 | 1***9 | Шайба 24.03.019 ГОСТ 11371-78 | |
| 4 | 1***4 | Гайка М24хЗ тип BPW самоконтрящаяся | |
| 5 | 4***4 | Болт рессорный 9523-2912478-10 | |
| 6 | 9***1 | Кронштейн рессоры с механизмом подъёма | |
| 7 | 1***6 | Гайка болта М30хЗ,5 | |
| 8 | 4***5 | Рессора двухлистовая гнутая TIRSAN | |
| 9 | 2***7 | Накладка рессоры 9042-2912426-10 | |
| 10 | 1***2 | Гайка М12 самостопорящаяся | |
| 11 | 1***2 | Шайба 12 | |
| 12 | 9***1 | Пластина крепления пневморессоры | |
| 13 | 9***3 | Пневморессора | |
| 14 | 1***2 | Шайба 12Т | |
| 15 | 1***5 | Болт М12х35 | |
| 16 | 1***6 | Гайка М16 самостопорящаяся | |
| 17 | 1***0 | Болт М16х70-6д ГОСТ 7805-70 | |
| 18 | 1***6 | Шайба 16 | |
| 19 | 2***1 | Стремянка 9523-2912408-10 | |
| 20 | 9***2 | Ось с тормозами передняя | |
| 21 | 9***0 | Вкладыш |
