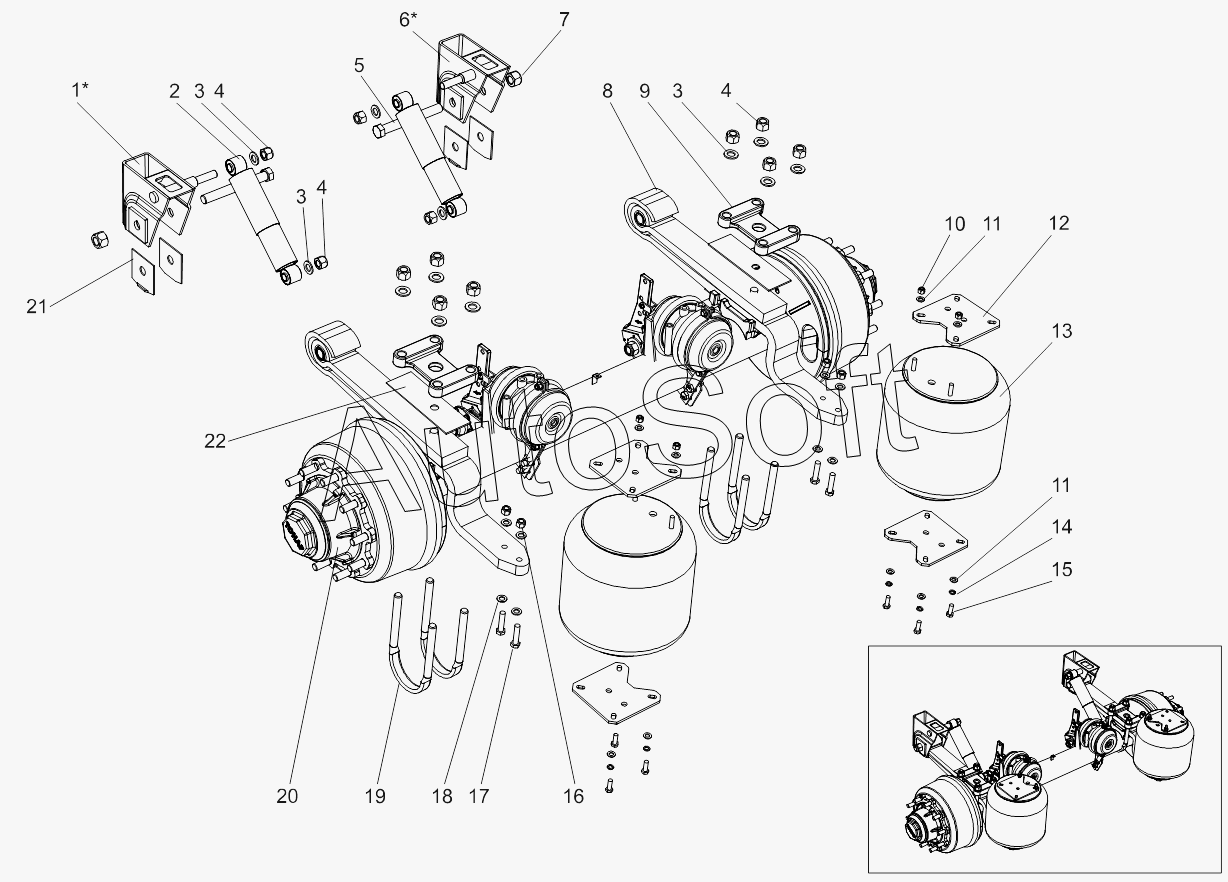

Каталог запасных частей к технике: Тонар-9523 (вариант) (с 01.2013). Ось с рессорами 9523-2415011-10
/2.gif)
12
22
21
20
19
18
17
16
15
14
13
1
11
11
10
9
8
7
6
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Кронштейн рессоры | |
| 2 | 4***8 | Амортизатор | |
| 3 | 1***9 | Шайба 24.03.019 ГОСТ 11371-78 | |
| 4 | 1***4 | Гайка М24хЗ тип BPW самоконтрящаяся | |
| 5 | 4***5 | Болт рессорный М30хЗ,5 9746-2912478 | |
| 6 | 2***3 | Кронштейн рессоры | |
| 7 | 1***6 | Гайка болта М30хЗ,5 | |
| 8 | 4***5 | Рессора двухлистовая гнутая TIRSAN | |
| 9 | 2***7 | Накладка рессоры 9042-2912426-10 | |
| 10 | 1***2 | Гайка М12 самостопорящаяся | |
| 11 | 1***2 | Шайба 12 | |
| 12 | 9***1 | Пластина крепления пневморессоры | |
| 13 | 4***1 | Пневморессора | |
| 14 | 1***2 | Шайба 12Т | |
| 15 | 1***5 | Болт М12х35 | |
| 16 | 1***6 | Гайка М16 самостопорящаяся | |
| 17 | 1***0 | Болт М16х70-6д ГОСТ 7805-70 | |
| 18 | 1***6 | Шайба 16 | |
| 19 | 2***1 | Стремянка 9523-2912408-10 | |
| 20 | 9***0 | Ось с тормозами средняя | |
| 21 | 9***0 | Вкладыш | |
| 22 | 9***1 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
