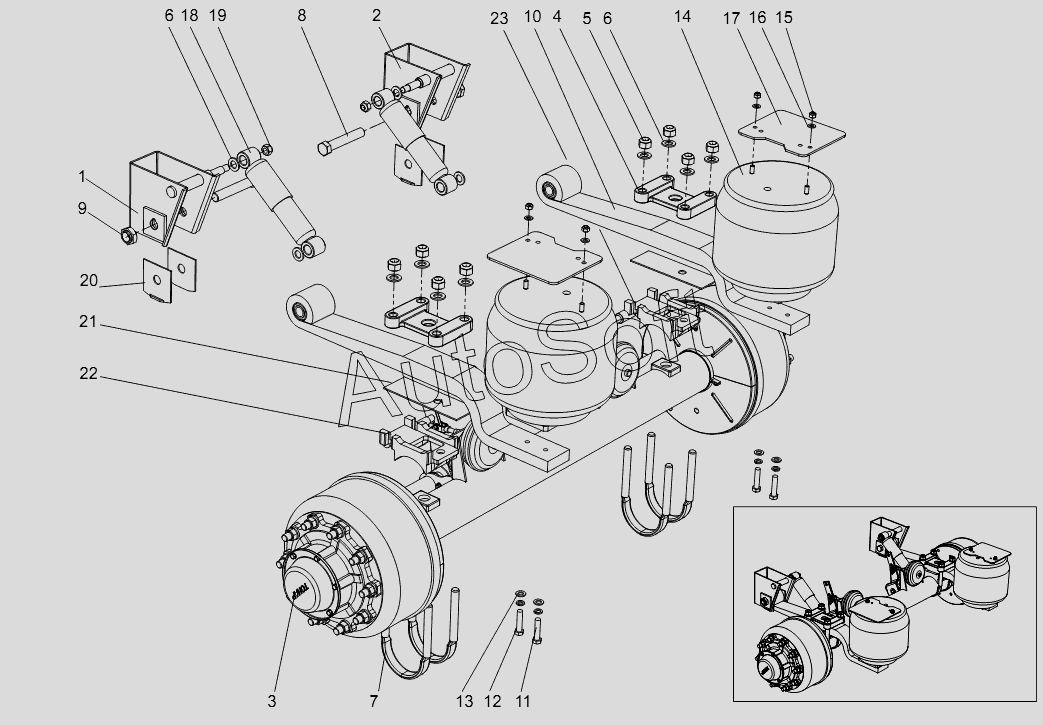

Каталог запасных частей к технике: Тонар-97461 (2013). Ось с рессорами 9746-2410009
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Кронштейн рессоры | |
| 2 | 9***1 | Кронштейн рессоры | |
| 3 | 9***1 | Ось с тормозами средняя | |
| 4 | 2***7 | Накладка рессоры 9042-2912426-10 | |
| 5 | 1***4 | Гайка М24хЗ тип BPW самоконтрящаяся | |
| 6 | 1***9 | Шайба 24.03.019 ГОСТ 11371-78 | |
| 7 | 2***0 | Стремянка 1042-2912408-50 | |
| 8 | 4***5 | Болт рессорный М30хЗ,5 9746-2912478 | |
| 9 | 1***6 | Гайка болта М30хЗ,5 | |
| 10 | 4***9 | Рессора ALS 31 2305-TN | |
| 11 | 1***0 | Болт М16х70-6д ГОСТ 7805-70 | |
| 12 | 1***6 | Шайба 16 | |
| 13 | 1***6 | Шайба 16Т ГОСТ 6402-70 | |
| 14 | 4***7 | Пневморессора MD1881K | |
| 15 | 1***2 | Гайка М12 самостопорящаяся | |
| 16 | 1***2 | Шайба 12 | |
| 17 | 9***0 | Пластина | |
| 18 | 4***8 | Амортизатор П 50.1.2905005 (ПААЗ) | |
| 19 | 1***2 | Гайка М20 самоконтрящаяся | |
| 20 | 9***0 | Вкладыш | |
| 21 | 9***1 | Пластина | |
| 22 | 2***8 | Подкладка рессоры 9042-2912412-10 | |
| 23 | 2***8 | Подкладка рессоры 9042-2912412-10 |
