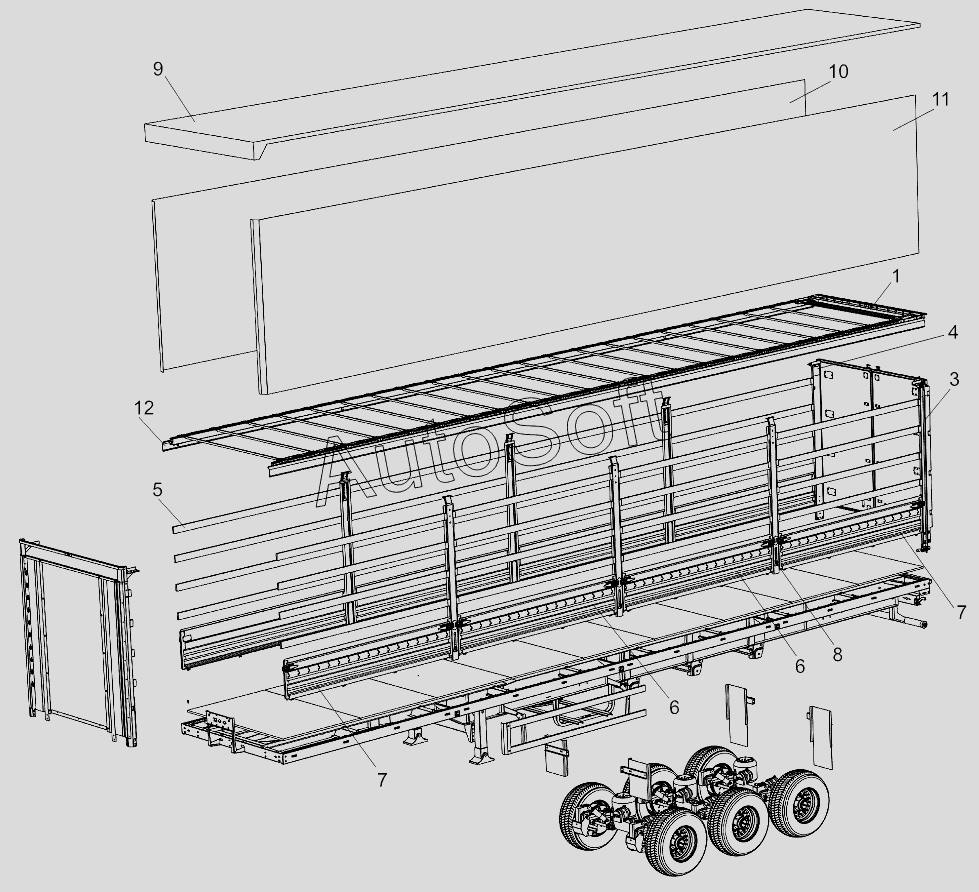

Каталог запасных частей к технике: Тонар-97461 (с 01.2013). Схема каркаса тента для 97461-0000050-70 (L=13,6m.)
1
2
3
4
5
6
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Крыша для сдвижного тента | |
| 2 | 9***0 | Передний щит в сборе | |
| 3 | 9***0 | Стойка задняя | |
| 4 | 9***1 | Стойка задняя | |
| 5 | 9***0 | Доска 25х105х3262мм. | |
| 6 | 4***3 | Борт | |
| 7 | 9***0 | Борт в сборе с уплотнителем | |
| 8 | 9***0 | Стойка в сборе с замком | |
| 9 | 9***0 | Панель крыши в сборе | |
| 10 | 9***1 | Боковина в сборе правая | |
| 11 | 9***0 | Боковина в сборе левая | |
| 12 | 8***2 | Профиль |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
