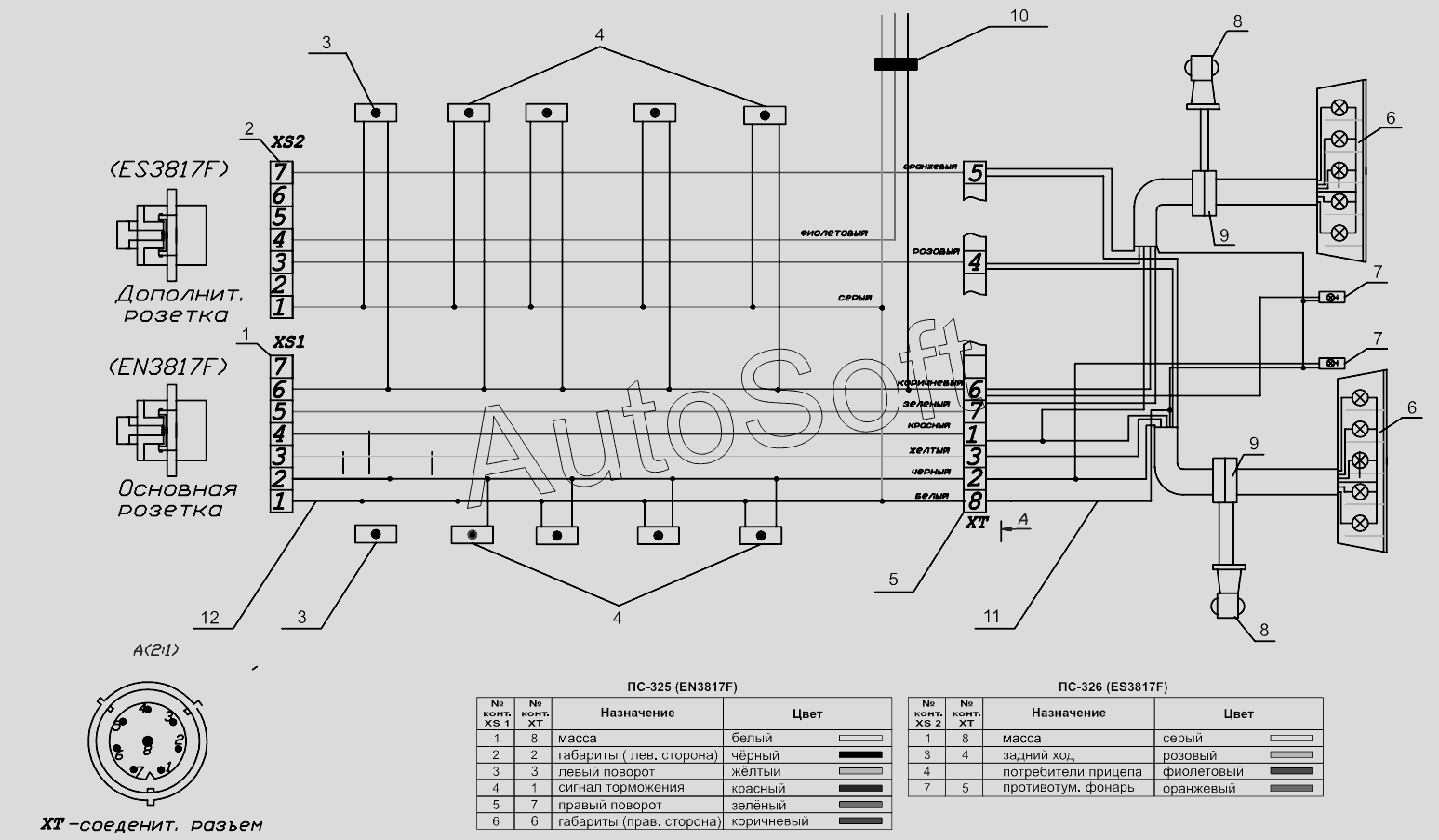

Каталог запасных частей к технике: Тонар-97461 (с 01.2013). Схема принципиальная
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Розетка ПС-325 EN3817F | |
| 2 | 3***8 | Розетка ПС-326 EN3817F | |
| 3 | 4***3 | Передний габаритный фонарь ГФ1-15 | |
| 4 | 4***2 | Боковой габаритный фонарь ГФ1-25 | |
| 5 | Р***м | Разъём соединительный | |
| 6 | 4***1 | Фонарь задний | |
| 7 | 4***9 | Фонарь освещения номерного знака | |
| 8 | 4***0 | Указатель габаритов | |
| 9 | 1***4 | Колодка семиконтактная | |
| 10 | О***д | Отвод проводов | |
| 11 | 4***5 | Жгут задних фонарей 9746-3724150 | |
| 12 | 4***4 | Жгут сигнализации |
