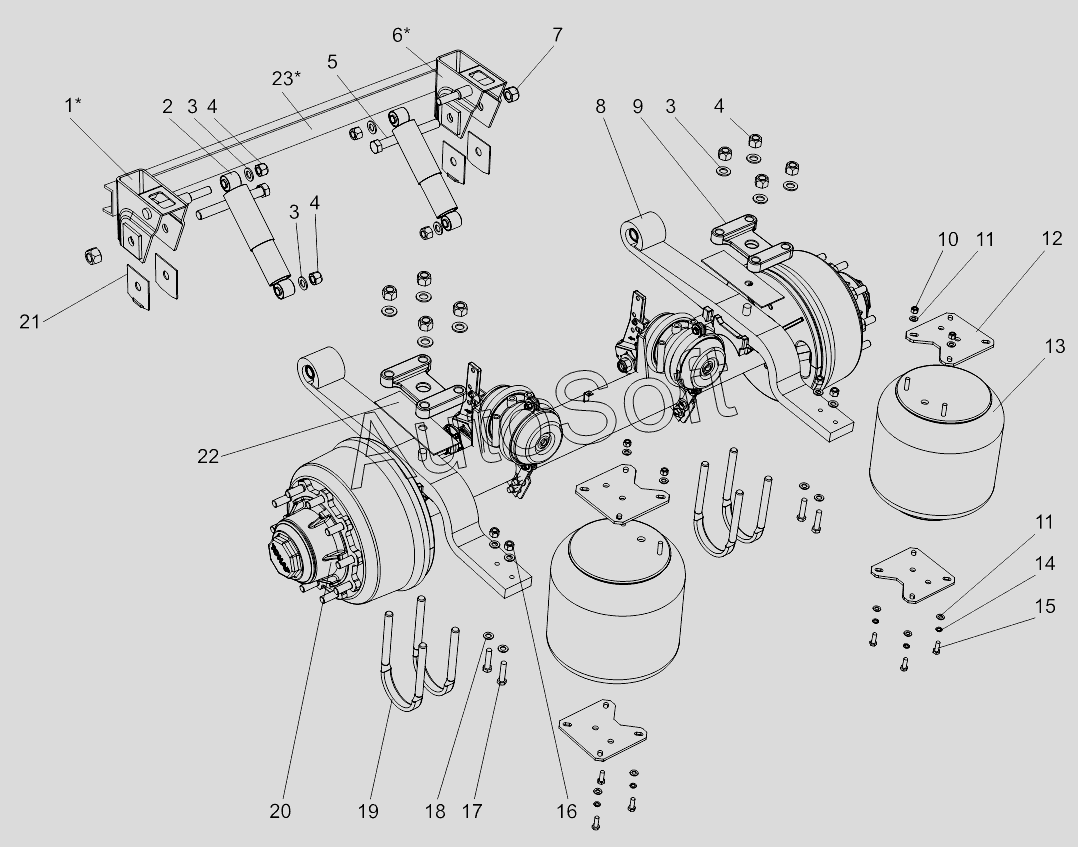

Каталог запасных частей к технике: Тонар-97461 (с 01.2013). Ось с рессорами 9746-2415009-10
12
23
22
21
20
19
18
17
16
15
14
13
1
11
11
10
9
8
7
6
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Кронштейн рессоры | |
| 2 | 4***8 | Амортизатор | |
| 3 | 1***9 | Шайба 24.03.019 ГОСТ 11371-78 | |
| 4 | 1***4 | Гайка М24хЗ тип BPW самоконтрящаяся | |
| 5 | 4***5 | Болт рессорный М30хЗ,5 9746-2912478 | |
| 6 | 2***3 | Кронштейн рессоры | |
| 7 | 1***6 | Гайка болта М30хЗ,5 | |
| 8 | 4***9 | Рессора ALS 31 2305-TN | |
| 9 | 2***7 | Накладка рессоры 9042-2912426-10 | |
| 10 | 1***2 | Гайка М12 самостопорящаяся | |
| 11 | 1***2 | Шайба 12 | |
| 12 | 9***1 | Пластина крепления пневморессоры | |
| 13 | 4***1 | Пневморессора | |
| 14 | 1***2 | Шайба 12Т | |
| 15 | 1***5 | Болт М12х35 | |
| 16 | 1***6 | Гайка М16 самостопорящаяся | |
| 17 | 1***0 | Болт М16х70-6д ГОСТ 7805-70 | |
| 18 | 1***6 | Шайба 16 | |
| 19 | 2***0 | Стремянка 1042-2912408-50 | |
| 20 | 9***0 | Ось с тормозами средняя | |
| 21 | 9***0 | Вкладыш | |
| 22 | 9***1 | Пластина | |
| 23 | 9***1 | Швеллер |
