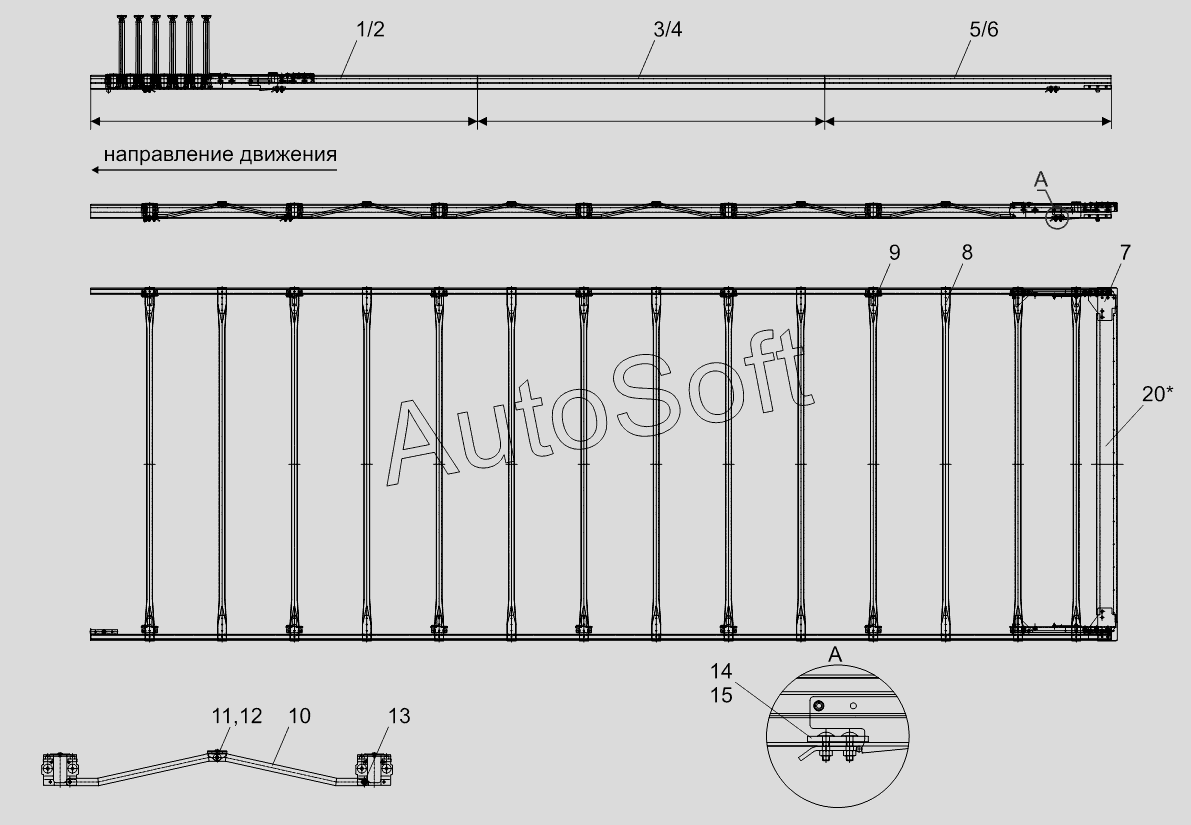

Каталог запасных частей к технике: Тонар-97461 (с 01.2013). Комплект сдвижной крыши
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Передний продольный профиль левый | |
| 2 | 9***1 | Передний продольный профиль правый | |
| 3 | 9***0 | Средний продольный профиль левый | |
| 4 | 9***1 | Средний продольный профиль правый | |
| 5 | 9***1 | Задний продольный профиль правый | |
| 6 | 9***0 | Задний продольный профиль левый | |
| 7 | 8***5 | Каретка задняя в сборе | |
| 8 | 8***0 | Поперечина без роликов | |
| 9 | 8***6 | Поперечина с роликами | |
| 10 | 8***1 | Рычаг | |
| 11 | 8***2 | Стопорный палец | |
| 12 | 8***8 | Стопор | |
| 13 | 1***8 | Гайка М8 | |
| 14 | 5***6 | Пластина фиксатора | |
| 15 | 5***3 | Пластина | |
| 16 | 2***4 | Профиль резиновый | |
| 17 | 2***2 | Кронштейн с роликами | |
| 18 | 2***9 | Штанга | |
| 19 | 8***8 | Штапик | |
| 20 | 8***3 | Балка задняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
