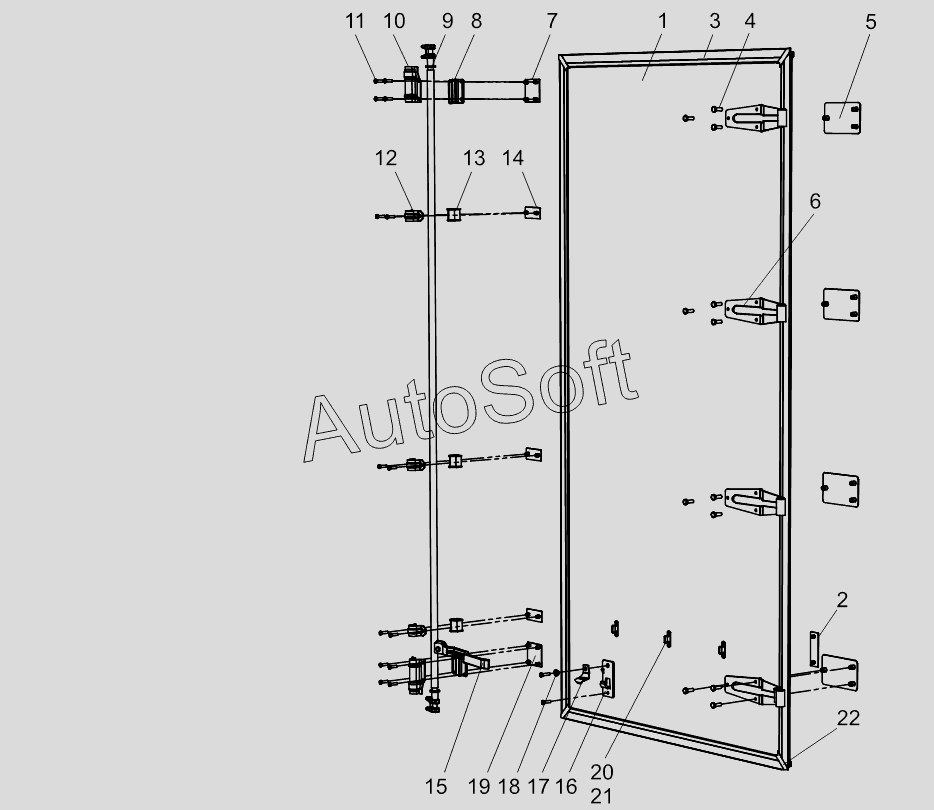

Каталог запасных частей к технике: Тонар-97461 (с 01.2013). Дверь правая 97461-6301300-90
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Панель фанера | |
| 2 | 9***5 | Пластина в сборе | |
| 3 | 2***8 | Профиль 11.32375 POMMIER | |
| 4 | 1***5 | Болт М10х30 | |
| 5 | 9***0 | Пластина в сборе | |
| 6 | 2***6 | Петля двери в сборе | |
| 7 | 2***0 | Пластина | |
| 8 | 2***3 | Прокладка пластиковая RLLS14-0101.03A | |
| 9 | 9***1 | Замок двери | |
| 10 | 2***2 | Кронштейн большой RLLS14-0101.03 | |
| 11 | 1***0 | Болт М8х30 | |
| 12 | 2***4 | Кронштейн малый RLLS14-0101.04 | |
| 13 | 2***5 | Прокладка пластиковая RLLS14-0101.04А | |
| 14 | 9***0 | Пластина в сборе | |
| 15 | 2***1 | Ручка RLLS14-0101.05 | |
| 16 | 2***3 | Запор RLLS14-0101.07 | |
| 17 | 2***4 | Фиксатор RLLS14-0101.07А | |
| 18 | 2***5 | Втулка RLLS14-0101.07 | |
| 19 | 1***5 | Болт М8х45 | |
| 20 | 9***1 | Скоба | |
| 21 | 1***0 | Шуруп 4-4х20 | |
| 22 | 9***0 | Накладка |
