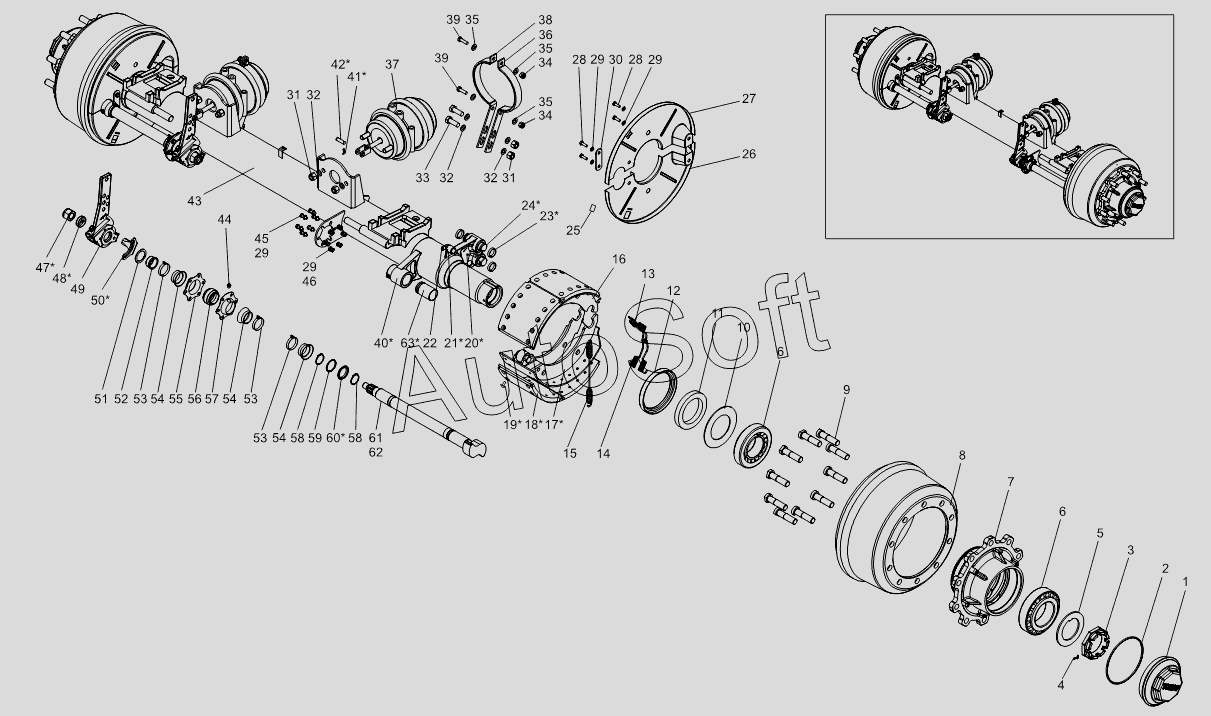

Каталог запасных частей к технике: Тонар-97461 (с 01.2013). Ось с тормозами 9042-2410016-10
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
29
30
31
31
32
32
32
33
34
34
35
35
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
54
54
54
55
56
57
58
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Крышка ступицы | |
| 2 | 4***1 | Кольцо уплотнительное | |
| 3 | 4***7 | Гайка корончатая | |
| 4 | 1***0 | Шплинт 8x50 | |
| 5 | 9***7 | Шайба упорная | |
| 6 | 4***1 | Подшипник 7520А | |
| 7 | 5***8 | Ступица | |
| 8 | 5***3 | Барабан тормозной GRANDTECH | |
| 9 | 1***1 | Болт колесный 9042-3104050 | |
| 10 | 9***7 | Шайба защитная | |
| 11 | 4***0 | Кольцо упорное 9042-3104095 | |
| 12 | 4***4 | Манжета | |
| 13 | 1***4 | Пружина колодок 05.397.58.03.0 | |
| 14 | 1***6 | Пружина стяжная 03.397.33.07.0 | |
| 15 | 1***5 | Пружина стяжная 03.397.33.06.0 | |
| 16 | 2***1 | Колодка с накладками 05.091.46.14.0 | |
| 17 | А***4 | Колодка тормозная | |
| 18 | 1***2 | Накладка тормозная 420x180 | |
| 19 | 1***0 | Заклёпка d8x20 | |
| 20 | 2***5 | Основание суппорта 9042-3502016-20 | |
| 21 | 4***9 | Кронштейн датчика 9042-3538110 | |
| 22 | 1***4 | Датчик угловой | |
| 23 | 2***6 | Вкладыш 03.188.02.02.0 | |
| 24 | 1***1 | Ось колодки 9042-3502132-10 | |
| 25 | 9***4 | Заглушка | |
| 26 | 2***2 | Щит грязезащитный левый | |
| 27 | 2***3 | Щит грязезащитный правый | |
| 28 | 1***1 | Болт М8х16 ГОСТ 7805-70 | |
| 29 | 1***8 | Шайба 8 увеличенная | |
| 30 | 9***6 | Пластина | |
| 31 | 1***6 | Гайка М16 самостопорящаяся | |
| 32 | 1***6 | Шайба 16 | |
| 33 | 1***0 | Болт М16 | |
| 34 | 1***0 | Гайка М10 | |
| 35 | 1***0 | Шайба 10 | |
| 36 | 9***1 | Хомут кронштейна тормозной камеры | |
| 37 | 5***4 | Тормозная камера Т24/30 | |
| 38 | 9***0 | Хомут кронштейна тормозной камеры | |
| 39 | 1***0 | Болт | |
| 40 | 2***9 | Головка суппорта | |
| 41 | Ш***5 | Шплинт | |
| 42 | П***ц | Палец | |
| 43 | 9***0 | Балка оси | |
| 44 | 2***3 | Болт | |
| 45 | Б***5 | Болт | |
| 46 | 1***8 | Гайка М8 | |
| 47 | 2***6 | ГайкаМ22х1,5 03.260.14.08.0 | |
| 48 | 0***1 | Чашка | |
| 49 | 1***5 | Регулировочный рычаг | |
| 50 | К***н | Кронштейн регулятора зазора | |
| 51 | 2***7 | Шайба | |
| 52 | 9***0 | Втулка | |
| 53 | 2***0 | Хомут | |
| 54 | 2***4 | Чехол | |
| 55 | 2***2 | Крышка | |
| 56 | 4***5 | Подшипник | |
| 57 | 2***1 | Крышка | |
| 58 | 2***2 | Кольцо стопорное 02.5676.01.0 | |
| 59 | 2***6 | Кольцо уплотнительное | |
| 60 | 2***3 | Кольцо | |
| 61 | 1***9 | Кулак разжимной L=603 мм. 05.097.05.48.3 | |
| 62 | 2***2 | Кулак разжимной L=603 мм. 05.097.05.47.3 | |
| 63 | 2***5 | Втулка |
